華為插卡S7X08000
S7X08000默認提供8個10GE SFP+光接口數據接入和線速交換，支持接口模式切換，切換后前2個接口支持25GE速率，后6個接口不可用。
軟件配套關系
插卡與軟件版本的配套關系如表8-151所示。
表8-151?配套關系表
| 插卡型號 | 部件編碼 | 版本說明 |
| S7X08000 | 02312URW | S5731-H、S5731S-H和S5732-H：V200R019C10及以后發布的版本支持。 |
| S5735S-H：V200R021C01及以后發布的版本支持。 | ||
| S5736-S：V200R020C10及以后發布的版本支持。 | ||
| 02312URW-002 | S5731-H和S5731S-H：V200R021C10SPC600及以后發布的版本支持（使用V200R021C10SPC500版本需加載V200R021HP0121或其以后的補??；使用V200R021C00SPC100版本需加載V200R021SPH013或其以后的補丁。加載補丁之后需重新拔插一次插卡使插卡重新注冊）。 | |
| S5732-H：V200R021C10SPC600及以后發布的版本支持（使用V200R021C00SPC100版本需加載V200R021SPH013或其以后的補丁，加載補丁之后需重新拔插一次插卡使插卡重新注冊）。 | ||
| S5735S-H：V200R021C10SPC600及以后發布的版本支持 | ||
| S5736-S：V200R021C10SPC600及以后發布的版本支持（使用V200R021C00SPC100版本需加載V200R021SPH013或其以后的補丁，加載補丁之后需重新拔插一次插卡使插卡重新注冊）。 | ||
| 說明：對于S5731-H24HB4XZ、S5731-H48HB4XZ、S5731S-H24HB4XZ-A、S5731S-H48HB4XZ-A和S5732-H48XUM2CC，起始支持版本為V200R021C10SPC600，不支持之前版本配套補丁使用。 |
插卡概述
S7X08000默認提供8個10GE SFP+光接口數據接入和線速交換，支持接口模式切換，切換后前2個接口支持25GE速率，后6個接口不可用。
S7X08000可安裝在表8-152中設備的后插卡槽位。
表8-152?插卡支持的設備型號
| 插卡 | 設備型號 |
|---|---|
| S7X08000 |
|

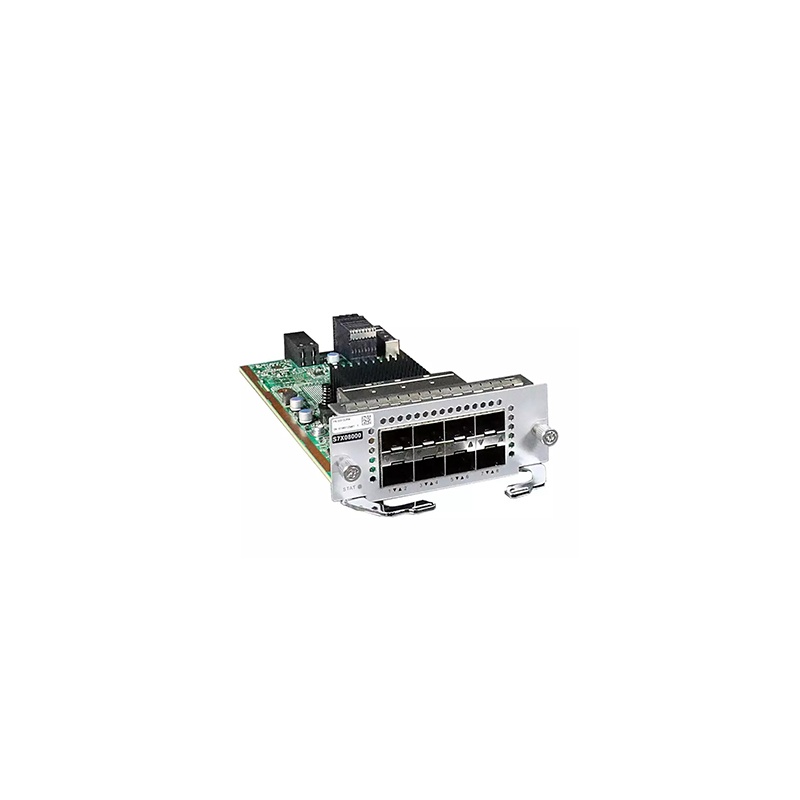

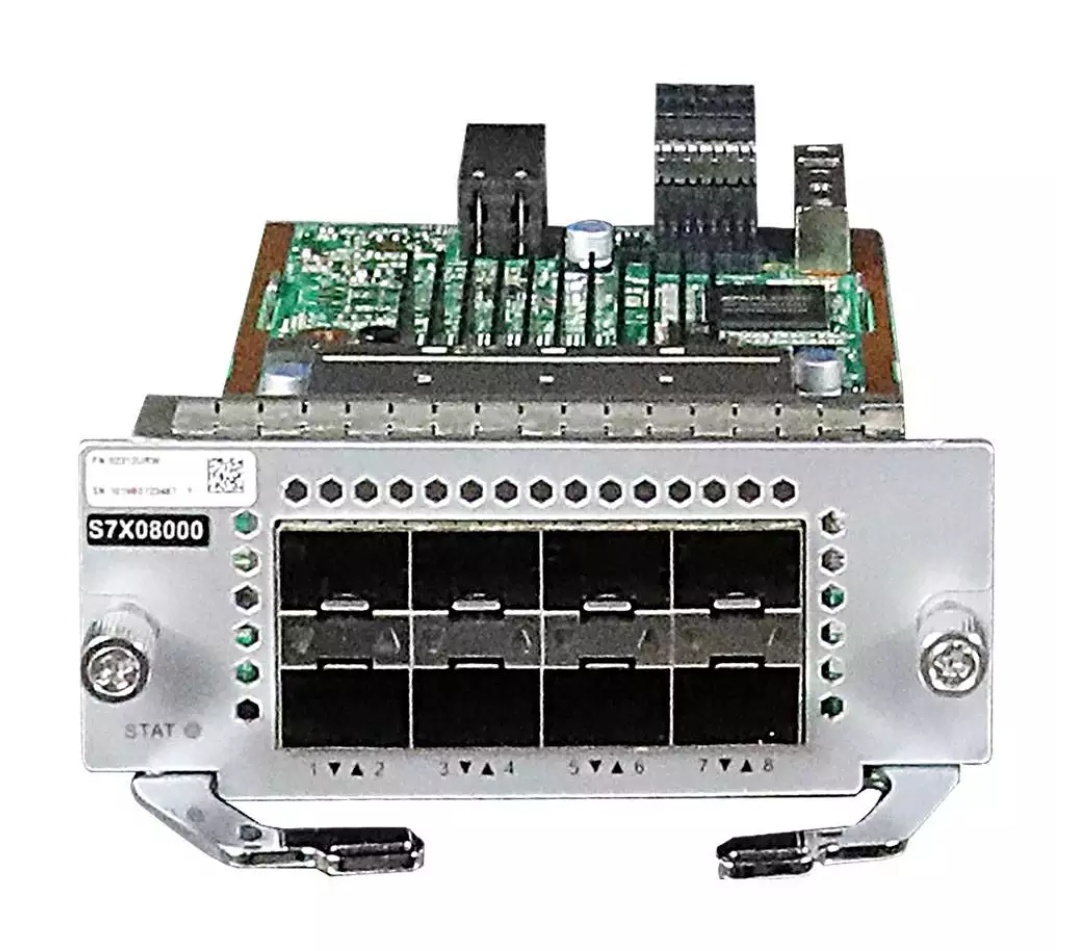

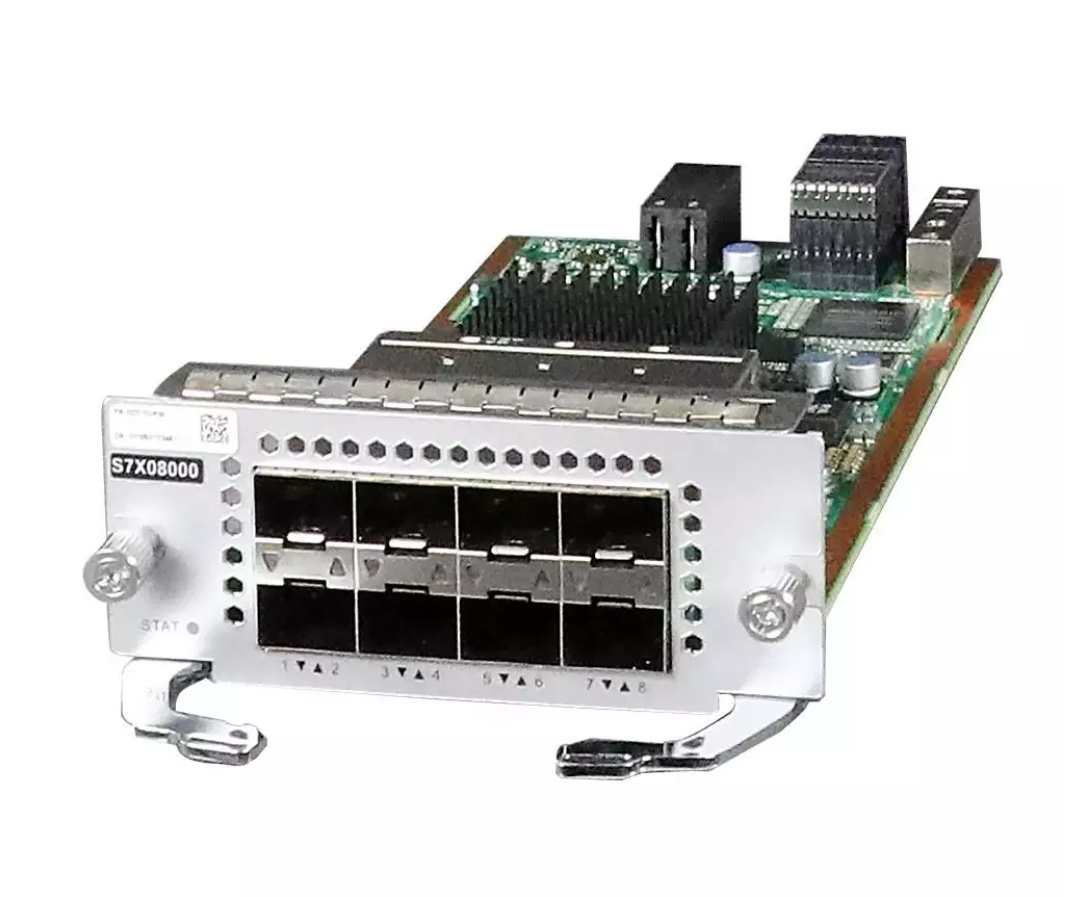

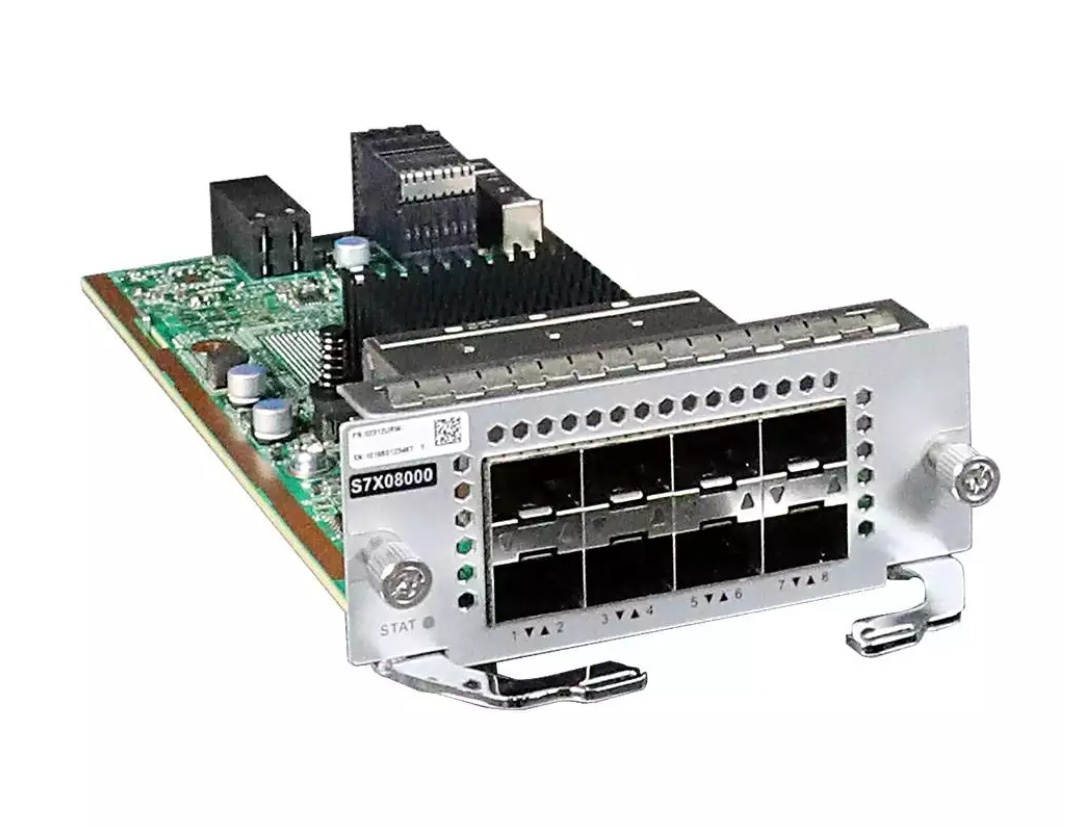

圖8-75 S7X08000外觀圖
功能和特性
表8-153?功能和特性
| 功能和特性 | 描述 |
| 基本功能 | 默認提供8個10GE SFP+光接口數據接入和線速交換，支持使用set card port-config-mode 25g-port enable命令切換接口速率模式，切換后前2個接口支持25GE速率，后6個接口不可用。 |
| 熱插拔 | 支持 |
| 業務口堆疊 | 接口可以用于業務口堆疊。 |
指示燈和接口說明
圖8-76?S7X08000的指示燈
表8-154?指示燈說明
| 數字編號 | 指示燈 | 顏色 | 指示燈狀態及含義 |
| 1 | STAT | 常滅 | 表示軟件未運行。 |
| 綠色 | 快閃：系統啟動中。 | ||
| 慢閃：系統正常運行。 | |||
| 紅色 | 插卡有影響業務且無法自動恢復的故障，需人工干預。 | ||
| 2 | ACT/LINK | 綠色 | 常亮：表示鏈路已經連通。 |
| 閃爍：表示接口有數據收發。 | |||
| 常滅 | 表示接口鏈路無連接。 |

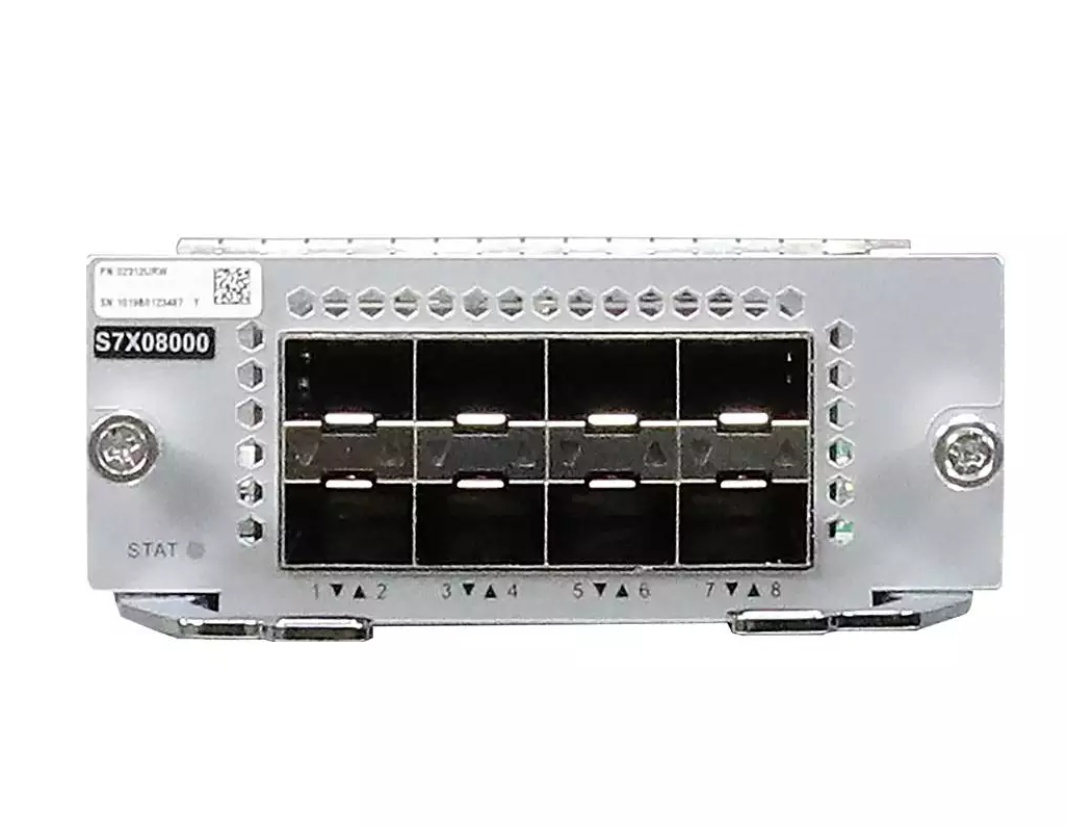

圖8-77?S7X08000上的接口
| 1、8個10GE SFP+光接口，支持10GE/GE速率。
支持使用set card port-config-mode 25g-port enable命令切換接口速率模式，切換后前2個接口為25GE SFP28光接口，支持25GE/10GE/GE速率，后6個接口不可用。 |
10GE SFP+光接口
插卡提供的10GE SFP+光接口用于接收和發送10GE/GE業務。接口屬性如表8-155所示。
說明
當S7X08000用在S5731-H、S5731S-H和S5732-H設備上時，10GE SFP+光接口可支持GE光模塊、GE光電模塊、10GE SFP+光模塊、SFP+高速電纜（1m，3m，5m，10m；SFP+<->SFP+）、SFP+ AOC線纜（3m，10m；SFP+<->SFP+）、SFP+專用堆疊電纜（僅在S5732-H24UM2CC和S5732-H48UM2CC上支持）。
當S7X08000用在S5735S-H和S5736-S設備上時，10GE SFP+光接口可支持GE光模塊、GE光電模塊、10GE SFP+光模塊（僅支持距離≤10km的光模塊）、SFP+高速電纜（1m，3m，5m，10m；SFP+<->SFP+）、SFP+ AOC線纜（3m，10m；SFP+<->SFP+）。
表8-155?SFP+光接口屬性
| 屬性 | 描述 |
| 連接器類型 | LC/PC |
| 光接口屬性 | 由所選的光模塊決定，詳細信息請參見“GE eSFP封裝光模塊、GE-CWDM eSFP封裝彩色光模塊、GE-DWDM eSFP封裝彩色光模塊、GE SFP封裝光電模塊、10GE SFP+封裝光模塊、10GE-CWDM SFP+封裝彩色光模塊、10GE-DWDM SFP+封裝彩色光模塊”部分。 |
25GE SFP28光接口
插卡提供的25GE SFP28光接口用于接收和發送25GE/10GE/GE業務。接口屬性如表8-156所示。
說明
- 當S7X08000用在S5731-H、S5731S-H和S5732-H設備上時，25GE SFP28光接口可支持25GE光模塊、SFP28高速電纜（1m，3m，5m；SFP28<->SFP28）、SFP28 AOC線纜（3m，5m，7m，10m；SFP28<->SFP28）、GE光模塊、GE光電模塊、10GE SFP+光模塊、SFP+高速電纜（1m，3m，5m，10m；SFP+<->SFP+）、SFP+ AOC線纜（3m，10m；SFP+<->SFP+）。
- 當S7X08000用在S5735S-H和S5736-S設備上時，25GE SFP28光接口可支持25GE光模塊、SFP28高速電纜（1m，3m，5m；SFP28<->SFP28）、SFP28 AOC線纜（3m，5m，7m，10m；SFP28<->SFP28）、GE光模塊、GE光電模塊、10GE SFP+光模塊（僅支持距離≤10km的光模塊）、SFP+高速電纜（1m，3m，5m，10m；SFP+<->SFP+）、SFP+ AOC線纜（3m，10m；SFP+<->SFP+）。
- 當25GE SFP28光接口插入25GE速率的光模塊或線纜時，接口可自適應到25GE速率。
- 當25GE SFP28光接口插入10GE速率的光模塊或線纜時，接口可自適應到10GE速率。
- 當25GE SFP28光接口插入GE速率的光模塊或光電模塊時，需先執行命令port mode ge配置25GE接口工作在GE速率模式。
表8-156?SFP28光接口屬性
| 屬性 | 描述 |
| 連接器類型 | LC/PC |
| 光接口屬性 | 由所選的光模塊決定，詳細信息請參見“25GE SFP28封裝光模塊、GE eSFP封裝光模塊、GE-CWDM eSFP封裝彩色光模塊、GE-DWDM eSFP封裝彩色光模塊、GE SFP封裝光電模塊、10GE SFP+封裝光模塊、10GE-CWDM SFP+封裝彩色光模塊、10GE-DWDM SFP+封裝彩色光模塊”部分。 |
規格參數
表8-157?規格參數
| 參數項 | 描述 |
| 物理參數 | 尺寸（寬×深×高）：100mm×208mm×40mm 重量：0.44kg 最大功耗：33W |
訂購信息表
| 插卡描述 | 插卡型號 | 部件編碼 |
| 8接口10GE SFP+或2接口25GE SFP28光接口后插卡(僅1/2口支持25GE) | S7X08000 | 02312URW |
| 02312URW-002 |
