| 基本信息 |
| 描述 |

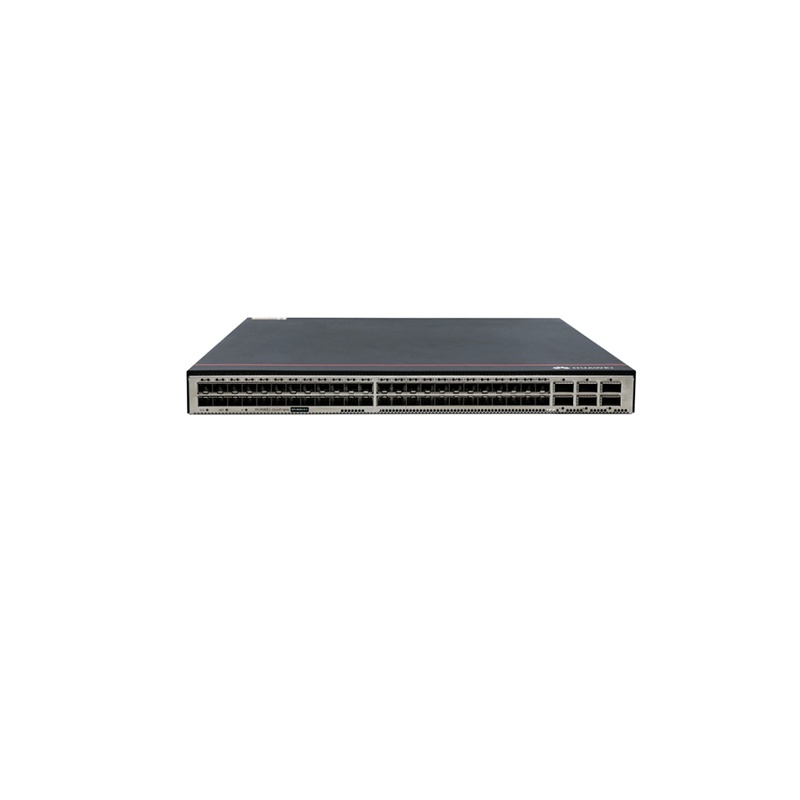

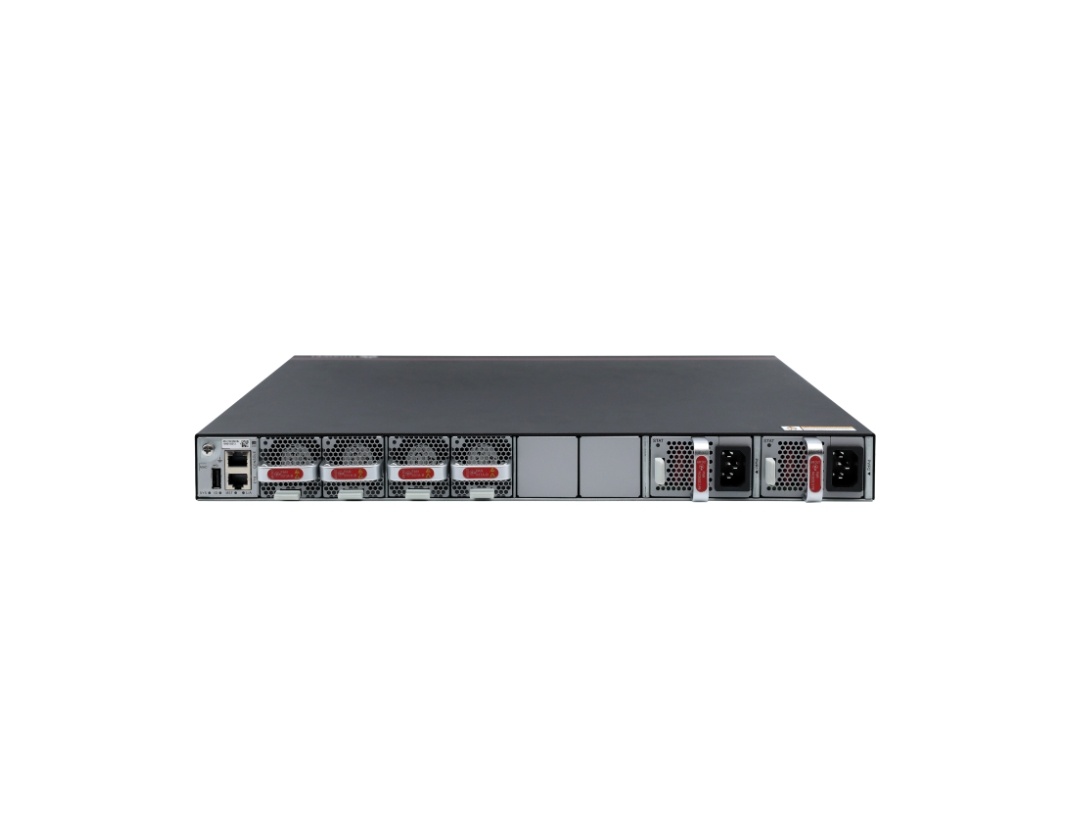

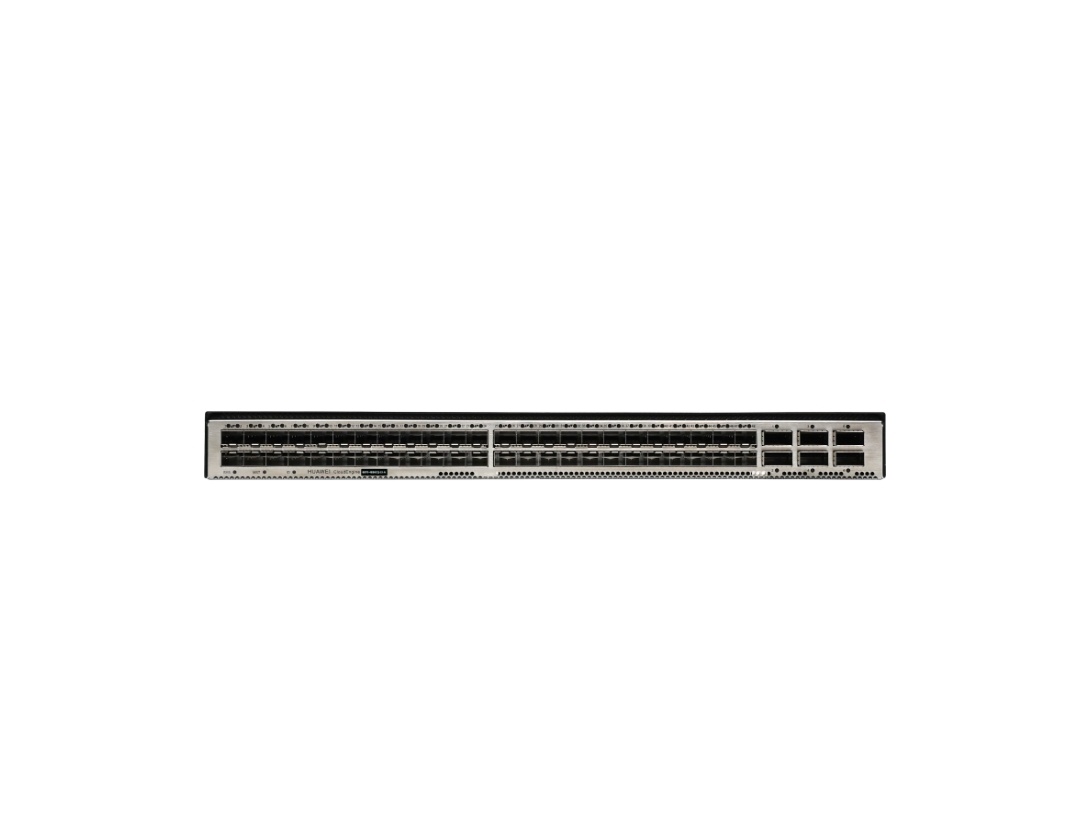

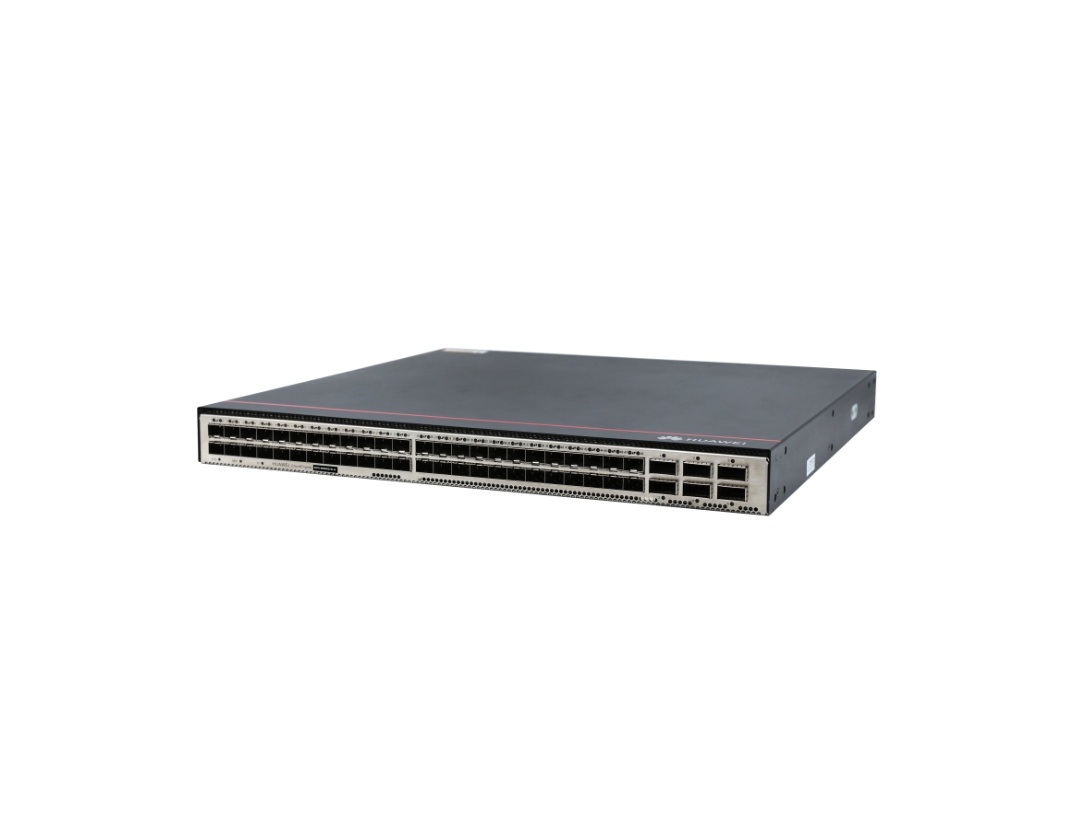

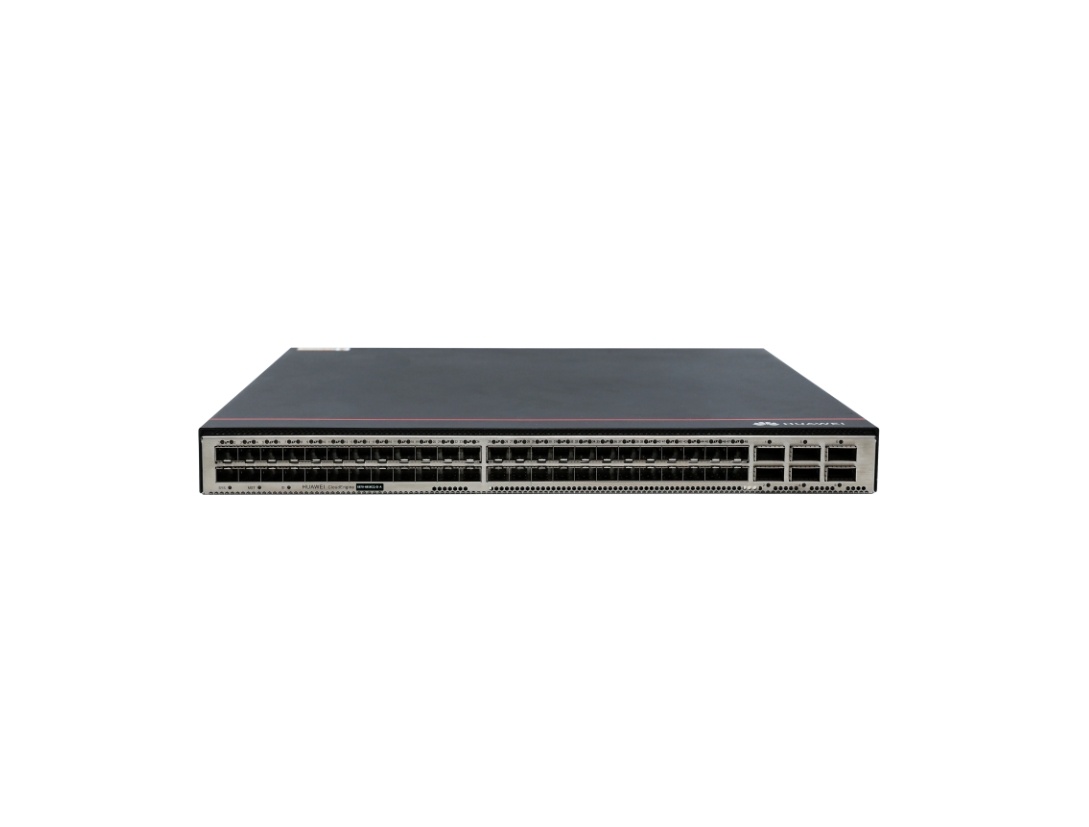

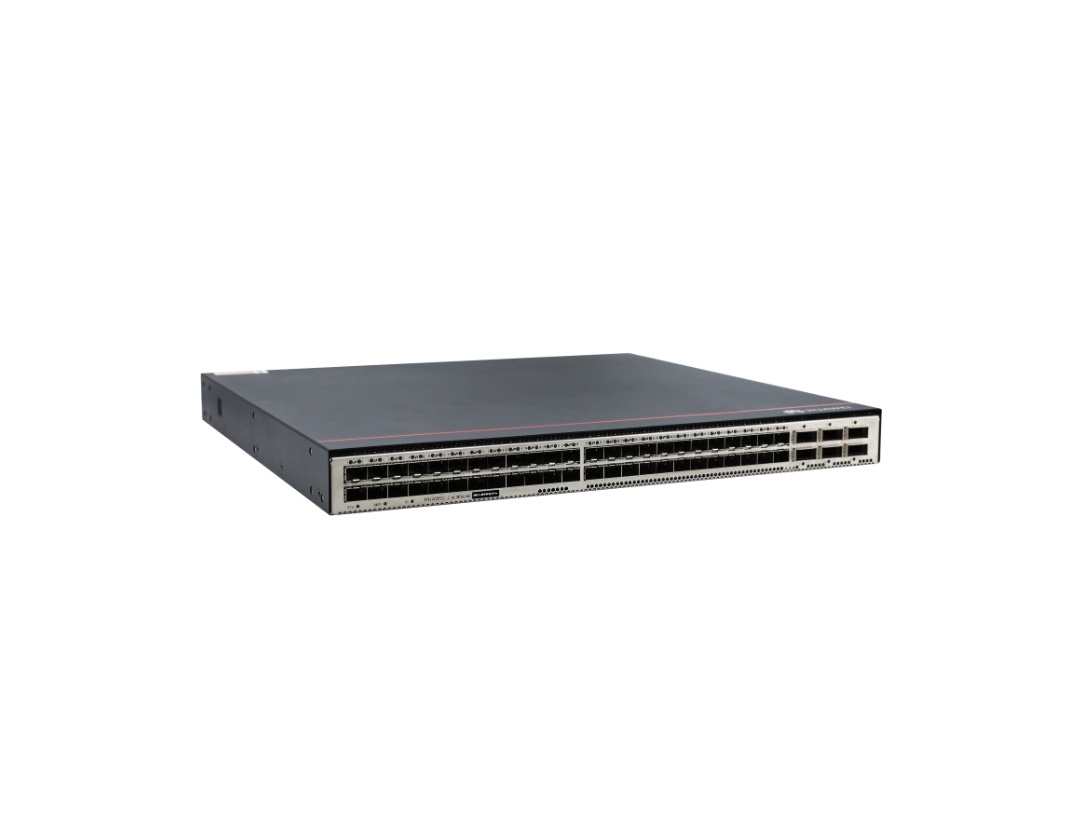

CE6870-48S6CQ-EI-A交換機(48*萬兆SFP+,6*100G QSFP28,不含電源風扇) |
| 部件編碼 |
02354VSH |
| 型號 |
CE6870-48S6CQ-EI-A |
| 起始支持版本 |
V200R022C00 |
| 其他部件編碼 |
02354VSJ（CE6870-48S6CQ-EI-A交換機，48*萬兆SFP+，6*100G QSFP28，2*交流電源，4*風機盒，端口側進風） |
| 02354VSK（CE6870-48S6CQ-EI-A交換機，48*萬兆SFP+，6*100G QSFP28，2*交流電源，4*風機盒，端口側出風） |
| 簡稱 |
CE6870EI |
| 技術指標 |
| 尺寸（寬 x 深 x 高，含包材）[mm] |
650mm x 550mm x 175mm |
| 尺寸（寬 x 深 x 高，不含包材）[mm] |
- 基本尺寸（深度不包含前后面板突出的結構件的距離）：442.0mm × 420.0mm × 43.6mm |
| - 大尺寸（深度為前面板突出的端口到后面板模塊把手的大距離）：442.0mm × 446.1mm × 43.6mm |
| 重量（不含包材）[kg] |
6.2kg（不含光模塊，不帶電源和風機盒） |
| 重量（滿配，不含包材）[kg] |
8.3kg（帶AC電源和風機盒，不含光模塊，如果支持多型號模塊則取重量大值） |
| 重量（含包材）[kg] |
9.1kg |
| 重量（滿配，含包材）[kg] |
11.1kg |
| 安裝方式 |
機柜安裝 |
| 處理器規格 |
4核，1.4GHz |
| 內存 |
DRAM：4GB |
| NOR Flash規格 |
64MB |
| NAND Flash規格 |
4GB |
| USB接口 |
支持 |
| 供電制式 |
交流,直流,高壓直流 |
| Console接口類型 |
RJ45 |
| 下行業務端口 |
48*10GE SFP+(兼容GE SFP光/電，不支持10GE LRM/80KM linear光模塊；端口上下兩排不能同時插入1GE光電模塊) |
| 業務上行口 |
6*100GE QSFP28(每個100G QSFP28端口支持向下兼容40GE，可配置為4個10GE或25GE端口使用，25G銅纜不支持自協商，不能再自適應為GE使用) |
| 支持業務口堆疊的接口 |
10GE光接口和100GE光接口 |
| 實時時鐘（RTC） |
支持 |
| 典型功耗[W] |
142W（100%負載，一半端口銅纜，常溫，雙AC電源 ） |
| 159W（100%負載，一半端口短距光模塊，常溫，雙AC電源） |
| 典型散熱值[BTU/hour] |
485BTU/hour（100%負載，一半端口銅纜，常溫，雙AC電源 ） |
| 543BTU/hour（100%負載，一半端口短距光模塊，常溫，雙AC電源） |
| 靜態功耗[W] |
117W |
| 靜態散熱值[BTU/hour] |
399 BTU/hour |
| 大功耗[W] |
209W（100%負載，所有端口全短距光模塊，常溫，雙AC電源 ） |
| 323W（100%負載，所有端口全長距光模塊，40℃，雙AC電源） |
| 大散熱值[BTU/hour] |
713 BTU/hour（100%負載，所有端口全短距光模塊，常溫，雙AC電源 ） |
| 1102 BTU/hour（100%負載，所有端口全長距光模塊，40℃，雙AC電源） |
| 電源模塊數量 |
2 |
| 電源冗余 |
1+1備份 |
| 額定輸入電壓[V] |
- 600W交流&240V直流電源模塊：交流：100V AC～240V AC，50/60Hz；直流：240V DC |
| - 1200W直流電源模塊：-48V DC~-60V DC；+48V DC |
| 輸入電壓范圍[V] |
- 600W交流&240V直流電源模塊：交流：90V AC~290V AC，45Hz-65Hz；直流：190V DC~290V DC |
| - 1200W直流電源模塊：-38.4V DC～-72V DC；+40V DC～+57V DC |
| 大輸入電流[A] |
- 600W交流&240V直流電源模塊：8A（100V AC~240V AC）；4A（240V DC） |
| - 1200W直流電源模塊：38A（-48V DC~-60V DC）；38A（+48V DC） |
| 額定輸出功率[W] |
- 600W交流&240V直流電源模塊: 600W |
| - 1200W直流電源模塊：1200W |
| 產品認證 |
- 遵循安規標準 |
| - 遵循EMC標準 |
| - 遵循環境和環保標準 |
| 電源口防雷[kV] |
- AC：共模6KV，差模6KV |
| - DC：共模4KV，差模2KV |
| - HVDC：共模4KV，差模2KV |
| 風扇類型 |
可插拔風扇 |
| 風扇數量 |
4 |
| 風扇冗余 |
支持3+1備份，風扇模塊支持熱備份，單風扇模塊故障后，系統支持短期內正常工作，但建議立即更換故障的風扇模塊 |
| 散熱方式 |
風冷散熱 |
| 氣流走向 |
前后風道或者后前風道，根據所選風扇模塊和電源模塊決定。 |
| 可用度 |
0.999993602 |
| MTBF[year] |
34.43 years |
| MTTR[hour] |
1.93 hours |
| 常溫27℃噪聲（聲壓）[dB(A)] |
端口側進風：<50.8dB(A) |
| 端口側出風：<50.5dB(A) |
| 高溫40℃噪聲（聲壓）[dB(A)] |
端口側進風：<66.8dB(A) |
| 端口側出風：<66.7dB(A) |
| 長期工作海拔高度[m] |
≤5000m |
| 長期工作環境相對濕度[RH] |
5%RH～95%RH，非凝露 |
| 長期工作環境溫度[°C] |
0°C～40°C（0m～1800m） |
| 說明：1800m～5000m海拔，海拔每升高220m高溫度規格降低1°C。 |
| 存儲海拔高度[m] |
＜5000m |
| 存儲相對濕度[RH] |
5%RH～95%RH，非凝露。 |
| 存儲溫度[°C] |
-40°C～+70°C |
