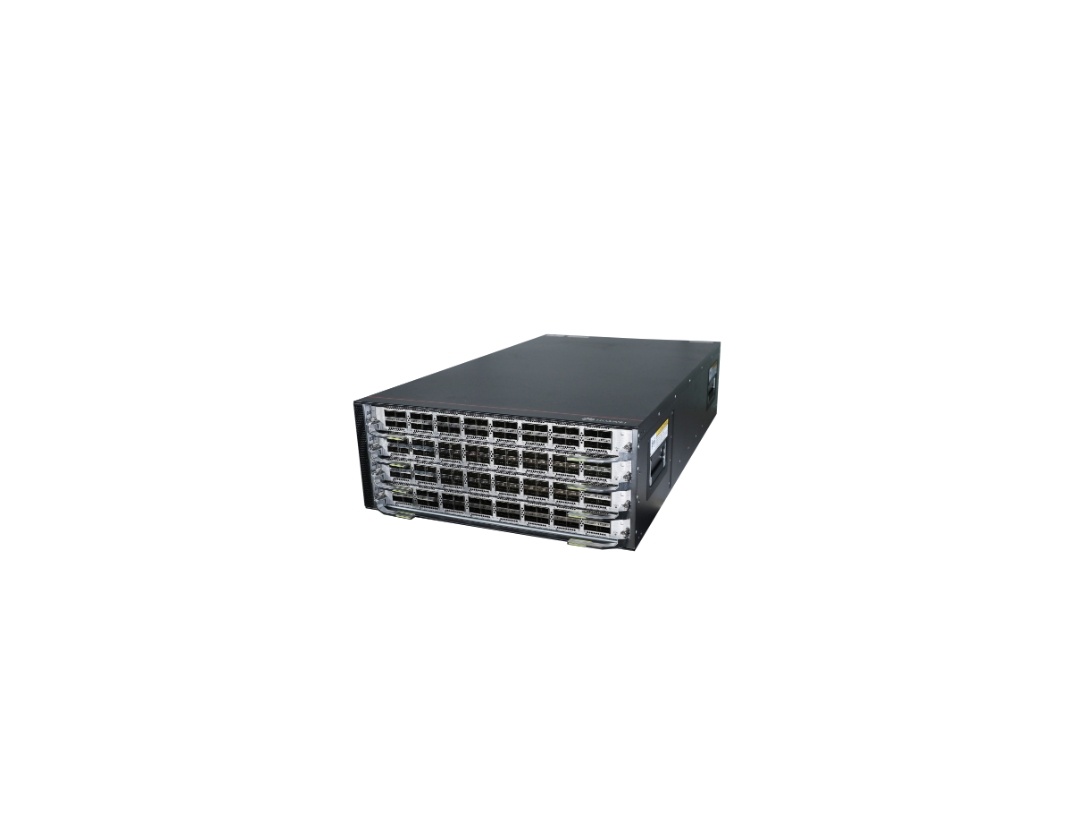

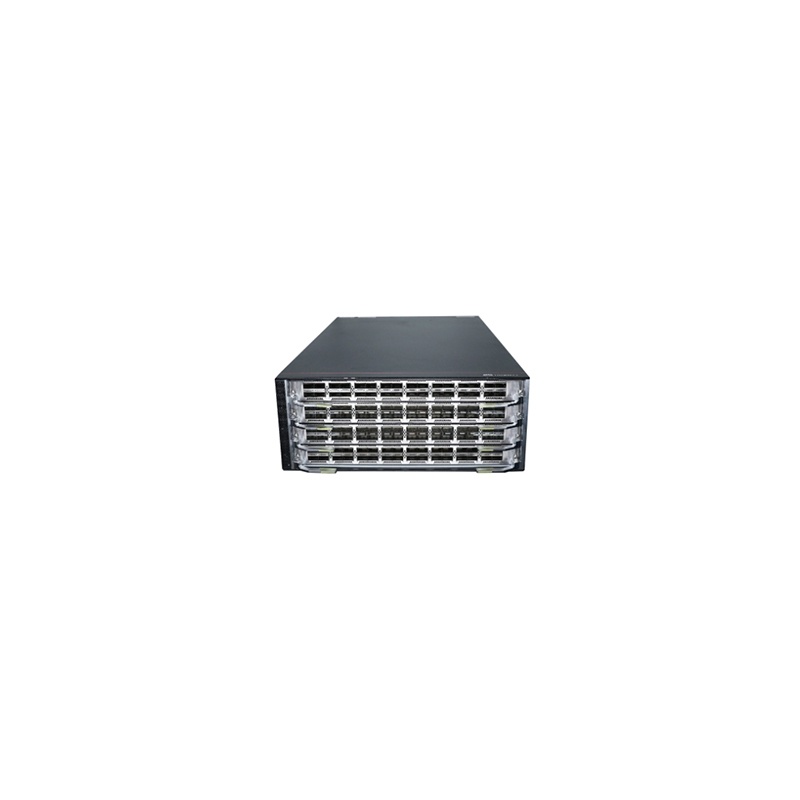

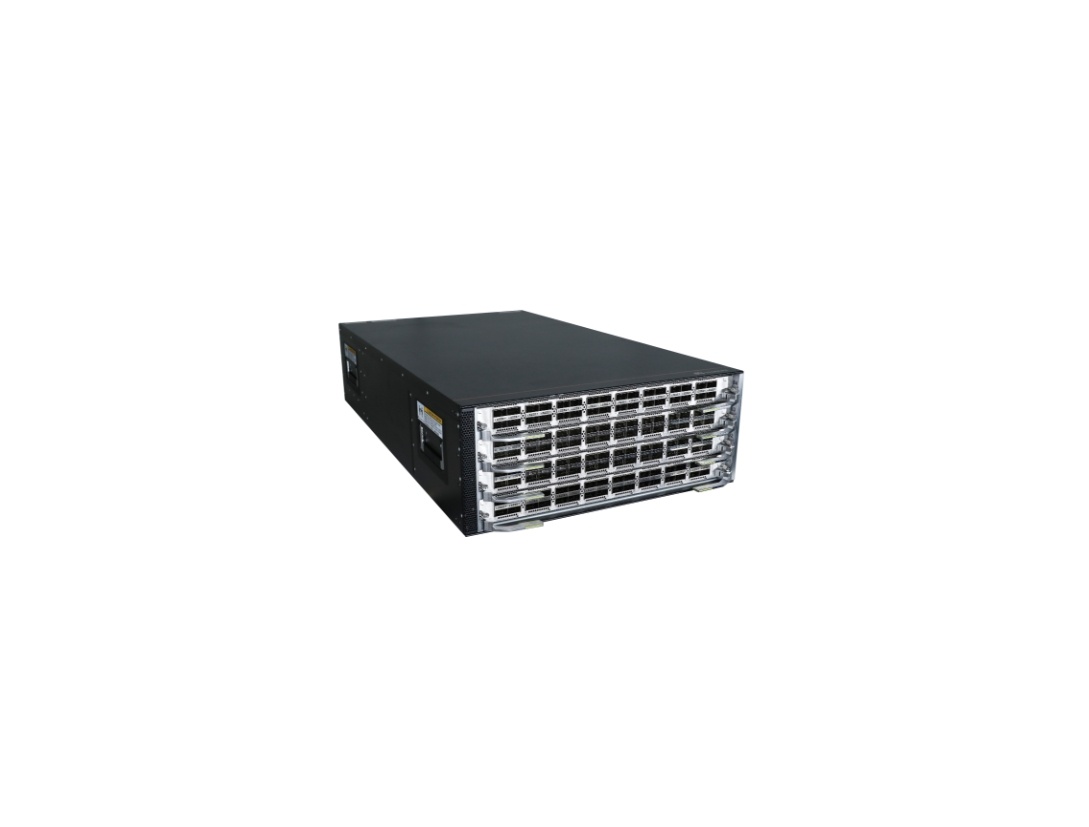

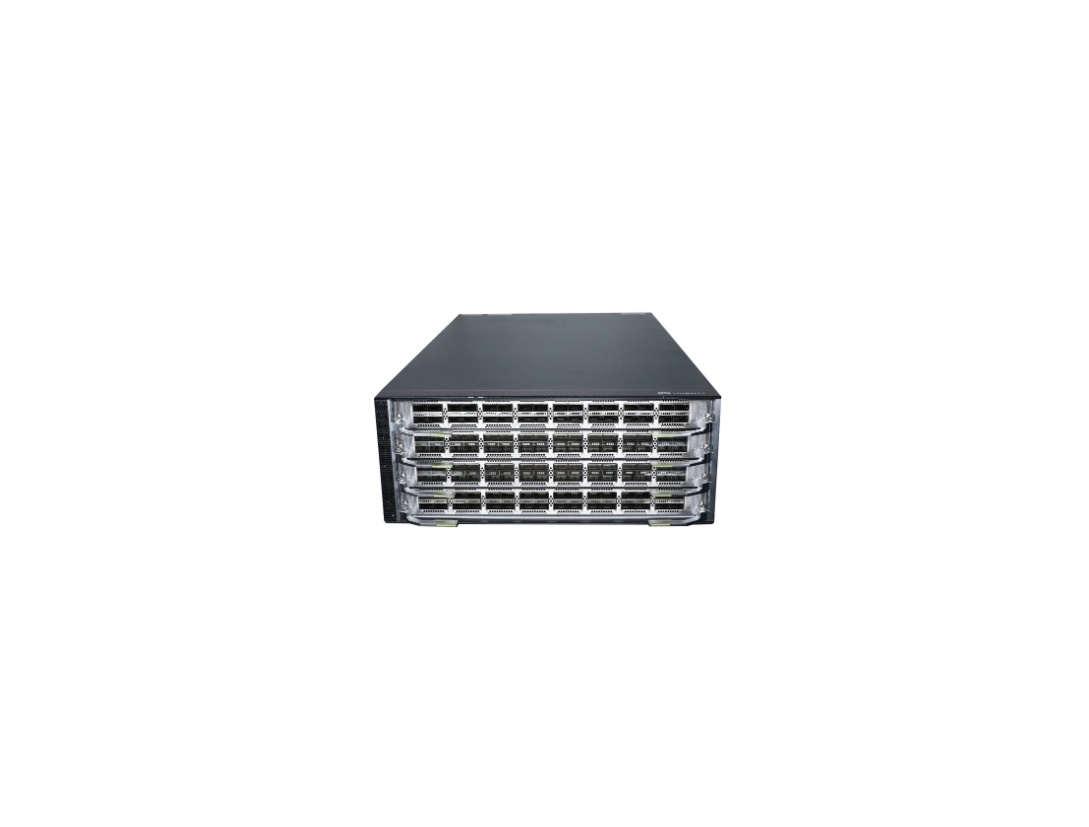

華為 CloudEngine 9860-4C-EI-A 數據中心交換機

2024/04/23 交換機 944 0

CloudEngine 9800系列數據中心交換機

CloudEngine 9800系列是華為公司面向數據中心推出的高性能、高密度、低時延以太網靈活插卡交換機，采用先進的硬件結構設計，提供高密度的400GE/100GE/40GE端口，支持豐富的數據中心特性。

產品介紹

CloudEngine 9800系列交換機定位于數據中心的核心或匯聚，也可以用于園區網的核心或匯聚?？梢耘cCloudEngine 16800/8800/6800/5800配合構建彈性、虛擬和高品質的云數據中心網絡。

高密

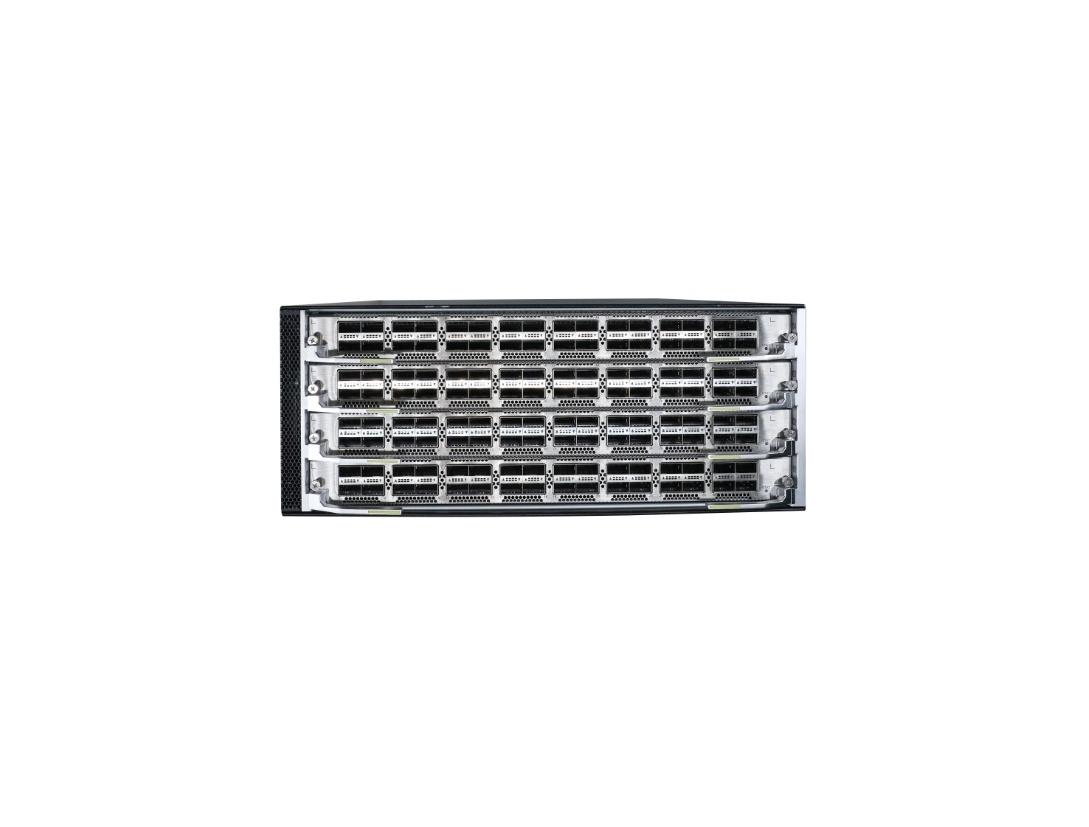

4個插槽，每個子卡支持32x100GE或8x400GE，4U高設備支持128個100GE QSFP28接口或者32個400GE QSFP-DD接口

無損

獨創iLossless算法，全網流量實時學習訓練，實現網絡自適應，自優化

智能

iMaster NCE-FabricInsight智能運維，gRPC高速數據主動上報，全網路徑主動探測，實時監測網絡健康狀態。

基本信息
描述	CE9860-4C-EI-A主機（4子卡槽位，不含風扇，不含電源）
部件編碼	02355FEA
型號	CE9860-4C-EI-A
起始支持版本	V200R022C10
其他部件編碼	02355FEB（CE9860-4C-EI-A主機，4子卡槽位，4交流電源，4風機盒，端口側進風)
	02355FUM（CE9860-4C-EI-A主機，4子卡槽位，4交流電源，4風機盒，4*32端口100GE QSFP28接口卡，端口側進風)
	02355MRU（CE9860-4C-EI-A主機，4子卡槽位，不含風扇，不含電源)
	02355MRV（CE9860-4C-EI-A主機，4子卡槽位，4交流電源，4風機盒，端口側進風)
	02355MRW（CE9860-4C-EI-A主機，4子卡槽位，4交流電源，4風機盒，4*32端口100GE QSFP28接口卡，端口側進風)
	02356ECL（CE9860-4C-EI-A主機，4子卡槽位，4交流電源，4風機盒，4*32端口100GE QSFP28接口卡，端口側進風)
	02356FCD（CE9860-4C-EI-A主機，4子卡槽位，4交流電源，4風機盒，4*8端口400GE QSFP-DD接口卡，端口側進風)
簡稱	CE9860EI
技術指標
尺寸（寬 x 深 x 高，含包材）[mm]	635mm x 1025mm x 370mm
尺寸（寬 x 深 x 高，不含包材）[mm]	- 基本尺寸（深度不包含前后面板突出的結構件的距離）：442mm x 765mm x 175mm
尺寸（寬 x 深 x 高，不含包材）[mm]	- 大尺寸（深度為前面板線卡扳手到后面板模塊把手的大距離）：442mm x 817.5mm x 175mm
重量（不含包材）[kg]	26.9 kg(不含風扇、電源和插卡)
重量（滿配，不含包材）[kg]	43.2 kg（含4個電源模塊、4個風扇模塊和四個插卡）
重量（滿配，不含包材）[kg]	33.04 kg（含4個電源模塊、4個風扇模塊）
重量（含包材）[kg]	51.9 kg(不含風扇、電源和插卡)
重量（滿配，含包材）[kg]	68.2 kg（含4個電源模塊、4個風扇模塊和4個插卡）
重量（滿配，含包材）[kg]	58.04 kg（含4個電源模塊、4個風扇模塊）
安裝方式	機柜安裝
處理器規格	16核，2GHz
內存	DRAM：16GB
NOR Flash規格	64MB * 2
SSD Flash	8 GB
USB接口	支持
供電制式	交流,直流,高壓直流
Console接口類型	RJ45
下行業務端口	無固定端口，支持4個插卡槽位，當前支持以下插卡形態：
	CE98-D32CQ-A：32x100G QSFP28
	1、每個100G QSFP28端口支持向下兼容40GE；
	2、支持100GE和40GE 1m/3m/5m銅纜，不支持銅纜自協商，100GE和40GE銅纜只支持M-LAG Peer-Link口且不支持自協商；
	3、V200R023C00之前版本不支持拆分，從V200R023C00版本開始支持拆分為425G接口和410G接口：每塊子卡1、5、9、13、17、21、25、29面板口支持拆分為425GE和410GE，拆分以后第一個拆分口后的三個口被刪除；只支持光模塊拆分，不支持銅纜介質拆分；100GE模塊拆分4*25GE，拆分口速率為25GE，拆分口速率不支持自適應為10GE，也不支持配置port mode 10G、port mode GE，40GE模塊拆分后，拆分口速率為10GE。
	CE98-D8DQ：8x400G QSFP-DD
	V200R021C00版本僅支持400G速率，不向下兼容200GE/100GE/40GE,不支持拆分，比如4x100GE/2x200G/2x100G/2x40G/8x50G/8x25G/8x10G/4x50G/4x25G/4x10G等，400G銅纜不支持自協商，只能用于peer-link；V200R021C10版本開始支持采用2200G AOC與2.5m銅纜實現400GE端口動態拆分為2200GE，銅纜默認關協商且不支持開協商，端口插入不支持的模塊會提示介質不匹配；V200R023C00版本開始支持采用400G-SR8光模塊實現400GE端口動態拆分為2*200GE。
	CE9860-4C-EI-A從V200R023C10版本開始支持CE98-D32CQ-F、CE98-D8DQ-F插卡。
	CE98-D32CQ-F： 32x100G QSFP28
	1、每個100G QSFP28端口支持向下兼容40GE；
	2、支持100GE和40GE 1m/3m/5m銅纜，不支持銅纜自協商，100GE和40GE銅纜只支持M-LAG Peer-Link口且不支持自協商；
	3、支持拆分為425G接口和410G接口：每塊子卡1、5、9、13、17、21、25、29面板口支持拆分為425GE和410GE，拆分以后第一個拆分口后的三個口被刪除；只支持光模塊拆分，不支持銅纜介質拆分；100GE模塊拆分4*25GE，拆分口速率為25GE，拆分口速率不支持自適應為10GE，也不支持配置port mode 10G、port mode GE，40GE模塊拆分后，拆分口速率為10GE。
	CE98-D8DQ-F：8x400G QSFP-DD
	1、支持400G速率，不向下兼容200GE/100GE/40GE，400G銅纜不支持自協商，只能用于peer-link；
	2、不支持4x100G/2x100G/2x40G/8x50G/8x25G/8x10G/4x50G/4x25G/4x10G等拆分，支持采用2200G AOC與2.5m銅纜實現400GE端口動態拆分為2200GE，銅纜默認關協商且不支持開協商，端口插入不支持的模塊會提示介質不匹配；支持采用400G-SR8光模塊實現400GE端口動態拆分為2*200GE。
實時時鐘（RTC）	支持
典型功耗[W]	配置4塊CE98-D32CQ-A插卡：1291W
	（100%負載，64端口短距100G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D8DQ插卡：953W
	（100%負載，16端口短距400G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D32CQ-F插卡：1313W
	（100%負載，64端口短距100G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D8DQ-F插卡：961W
	（100%負載，16端口短距400G光模塊，常溫，滿配AC電源）
典型散熱值[BTU/hour]	配置4塊CE98-D32CQ-A插卡：4405BTU/hour
	（100%負載，64端口短距100G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D8DQ插卡：3252BTU/hour
	（100%負載，16端口短距400G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D32CQ-F插卡：4480BTU/hour
	（100%負載，64端口短距100G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D8DQ-F插卡：3279BTU/hour
	（100%負載，16端口短距400G光模塊，常溫，滿配AC電源）
靜態功耗[W]	配置4塊CE98-D32CQ-A插卡：900W
	配置4塊CE98-D8DQ插卡：621W
	配置4塊CE98-D32CQ-F插卡：807W
	配置4塊CE98-D8DQ-F插卡：712W
靜態散熱值[BTU/hour]	配置4塊CE98-D32CQ-A插卡：3071 BTU/hour
	配置4塊CE98-D8DQ插卡：2119 BTU/hour
	配置4塊CE98-D32CQ-F插卡：2754 BTU/hour
	配置4塊CE98-D8DQ-F插卡：2429 BTU/hour
大功耗[W]	配置4塊CE98-D32CQ-A插卡：1833W（100%負載，128端口短距100G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D8DQ插卡：1261W（100%負載，32端口短距400G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D32CQ-A插卡：2253W（100%負載，128端口長距100G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D8DQ插卡：1677W（100%負載，32端口長距400G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D32CQ-F插卡：1838W（100%負載，128端口短距100G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D8DQ-F插卡：1321W（100%負載，32端口短距400G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D32CQ-F插卡：2295W（100%負載，128端口長距100G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D8DQ-F插卡：1753W（100%負載，32端口長距400G光模塊，高溫，滿配AC電源）
大散熱值[BTU/hour]	配置4塊CE98-D32CQ-A插卡：6254BTU/hour（100%負載，128端口短距100G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D8DQ插卡：4303BTU/hour（100%負載，32端口短距400G光模塊，常溫，滿配AC電源）
	配置4塊CE98-D32CQ-A插卡：7688BTU/hour（100%負載，128端口長距100G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D8DQ插卡：5722BTU/hour（100%負載，32端口長距400G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D32CQ-F插卡：6272BTU/hour（100%負載，128端口短距100G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D8DQ-F插卡：4507BTU/hour（100%負載，32端口短距400G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D32CQ-F插卡：7831BTU/hour（100%負載，128端口長距100G光模塊，高溫，滿配AC電源）
	配置4塊CE98-D8DQ-F插卡：5981BTU/hour（100%負載，32端口長距400G光模塊，高溫，滿配AC電源）
電源模塊數量	4
電源冗余	2+2備份
額定輸入電壓[V]	- 1200W交流&240V直流電源模塊額定輸入電壓范圍：交流：100V AC～240V AC；50/60Hz，直流：240V DC
額定輸入電壓[V]	- 1200W直流電源模塊：-48C DC：-48V DC～-60V DC；+48V DC：+40V DC～+57V DC
輸入電壓范圍[V]	- 1200W交流&240V直流電源模塊：交流：90V AC~290V AC，45Hz-65Hz；直流：190V DC~290V DC
輸入電壓范圍[V]	- 1200W直流電源模塊：-48V DC：-38.4V DC～-72V DC；+48V DC：+38.4V DC～+60V DC
大輸入電流[A]	- 1200W交流&240V直流電源模塊：10A（100V AC~130V AC）；8A（200V AC~240V AC）；8A（240V DC）
大輸入電流[A]	- 1200W直流電源模塊：38A（-48V DC~-60V DC）；38A（+48V DC）
額定輸出功率[W]	- 1200W交流&240V直流電源模塊: 1200W
額定輸出功率[W]	- 1200W直流電源模塊：1200W
產品認證	- 遵循安規標準。
	- 遵循EMC標準。
	- 遵循環境和環保標準。
電源口防雷[kV]	AC：共模6kV，差模6kV
	DC：共模4kV，差模2kV
	HVDC：共模4kV，差模2kV
風扇類型	可插拔風扇
風扇數量	4
風扇冗余	支持3+1備份，風扇模塊支持熱備份，單風扇模塊故障后，系統支持短期內正常工作，但建議立即更換故障的風扇模塊
散熱方式	風冷散熱

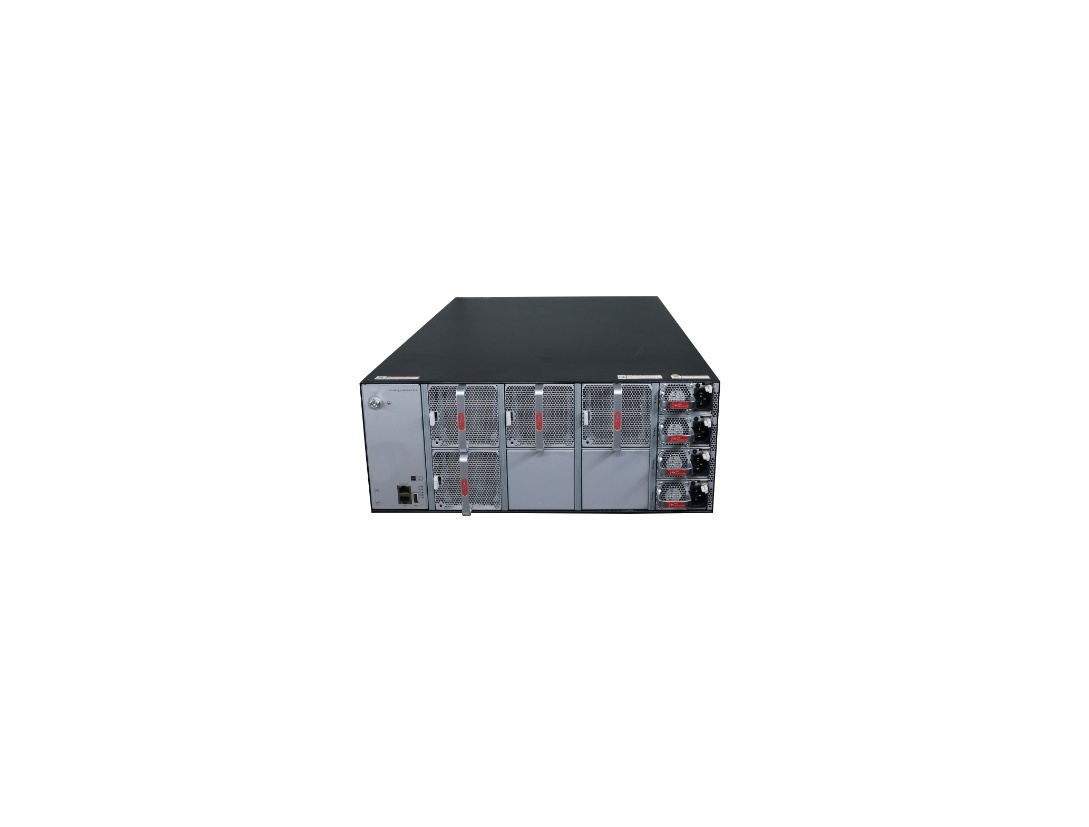

氣流走向	后前風道，即端口側進風，電源側出風。
可用度	0.999997861
MTBF[year]	42.79
MTTR[hour]	1.73
常溫27℃噪聲（聲壓）[dB(A)]	后前風道：<66dB(A)
高溫40℃噪聲（聲壓）[dB(A)]	后前風道：<81dB(A)
長期工作海拔高度[m]	≤5000m
長期工作環境相對濕度[RH]	5%RH～95%RH，非凝露
長期工作環境溫度[°C]	0°C～40°C（0m～1800m）
長期工作環境溫度[°C]	說明：1800m～5000m海拔，海拔每升高220m高溫度規格降低1°C。
存儲海拔高度[m]	≤5000m
存儲相對濕度[RH]	5%RH～95%RH，非凝露
存儲溫度[°C]	-40°C～+70°C
