| 基本信息 |
| 部件編碼 |
98012217 |
| 型號 |

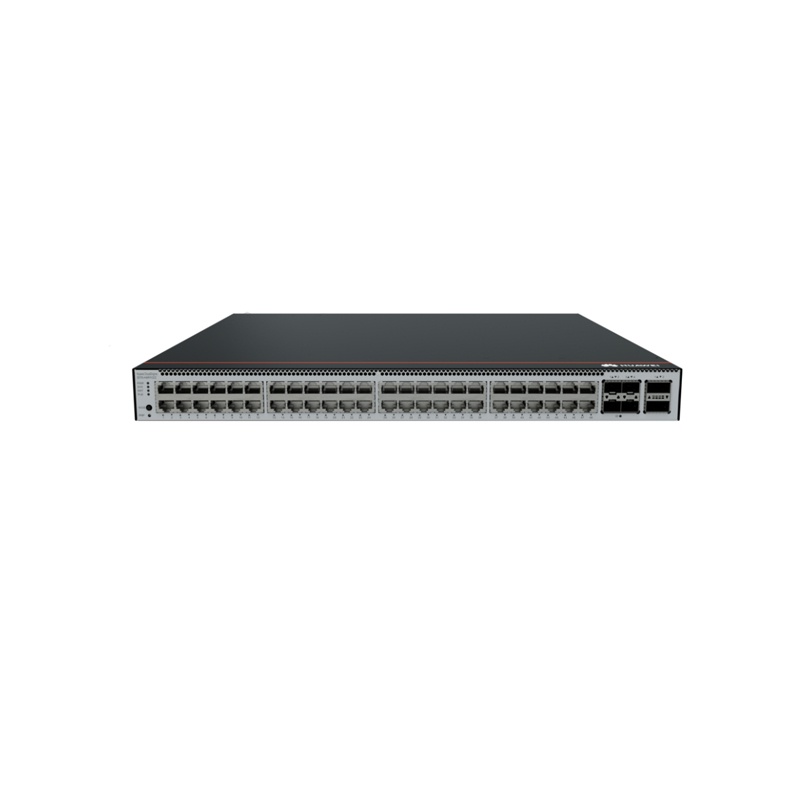

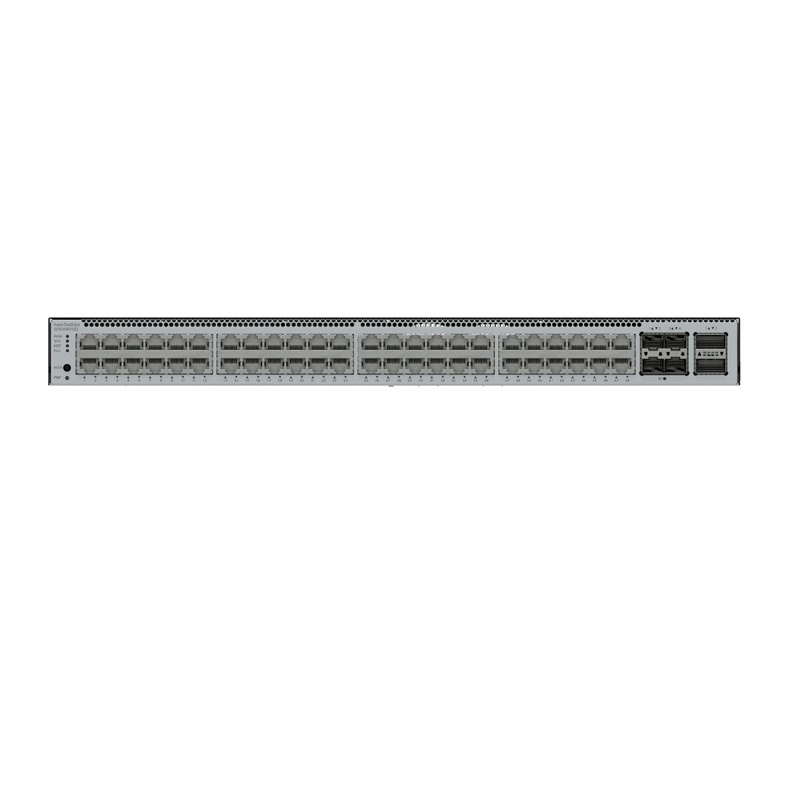

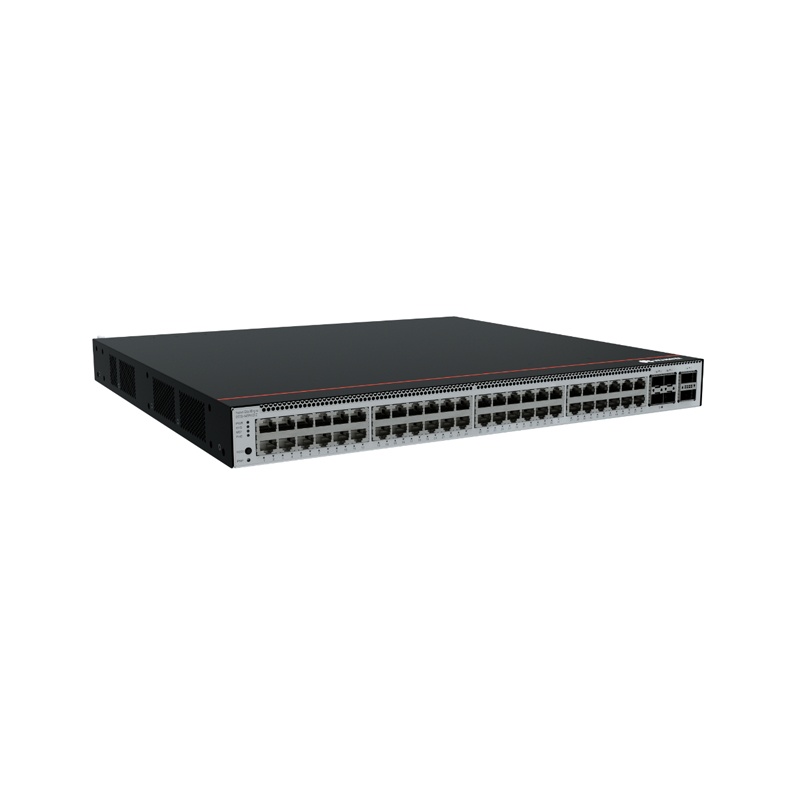

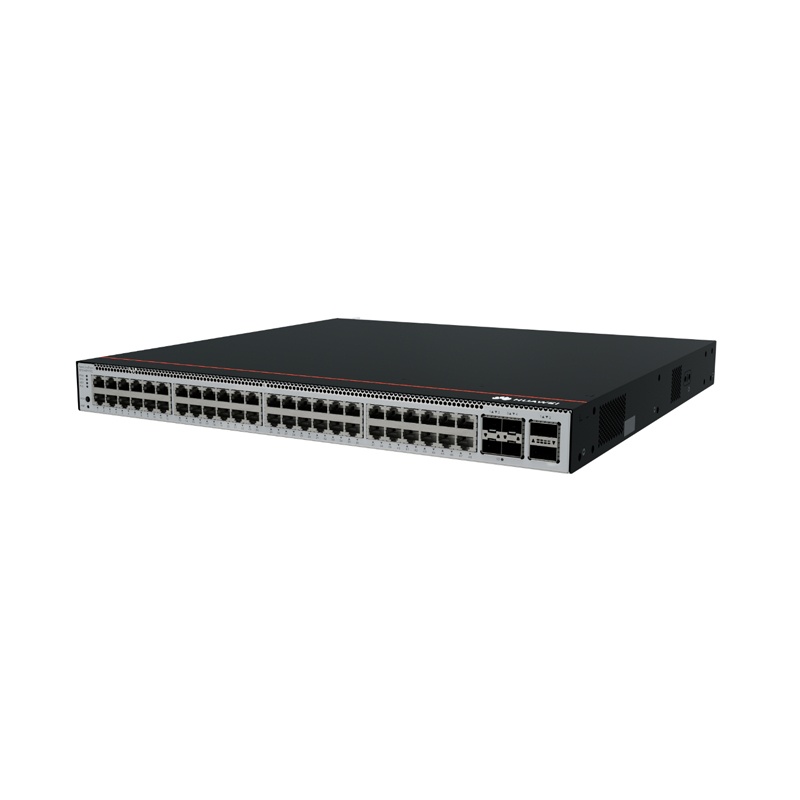

S5755-H48P4Y2CZ |
| 描述 |
S5755-H48P4Y2CZ(48個10/100/1000BASE-T以太網端口,4個25GE SFP28,2個100GE QSFP28,支持子卡槽位,PoE+,不含電源) |
| 技術指標 |
| 安裝方式 |
機架,工作臺 |
| 寬 [mm] |
442.0mm |
| 高 [mm] |
43.6mm |
| 機箱高度 [U] |
1 |
| 深 [mm] |
420.0mm |
| 重量（含包材） [kg] |
8.22 |
| 重量（不含包材） [kg] |
6.3 |
| 典型功耗 [W] |
ATIS標準30%流量,雙電源: |
| - 105W(全端口使用) |
| - 92W(不使用2*100G端口) |
| 最大功耗 [W] |
- ATIS標準100%流量，雙電源，不使用PoE： |
| ?- 112W(全端口使用) |
| ?- 100W(不使用2*100G端口) |
| - PoE滿載,三個1000W電源：1829W（PoE：1680W） |
| 典型散熱值 [BTU/h] |
ATIS標準30%流量,雙電源: |
| - 358.27(全端口使用) |
| - 313.91(不使用2*100G端口) |
| 散熱方式 |
風冷散熱，智能調速 |
| 最大散熱值 [BTU/h] |
- ATIS標準100%流量，雙電源，不使用PoE： |
| ?- 382.16(全端口使用) |
| ?- 341.21(不使用2*100G端口) |
| - PoE滿載,三個1000W電源：6240.73 |
| 供電制式 |
可插拔電源 |
| 輸入電壓范圍 [V] |
- 交流輸入：90V AC～290V AC；45Hz～66Hz |
| - 高壓直流輸入：190V DC～290V DC |
| - 直流輸入：-38.4V DC～-72V DC |
| 額定輸入電壓 [V] |
- 交流輸入：100V AC～130V AC，200V AC～240V AC；50/60Hz |
| - 高壓直流輸入：240V DC |
| - 直流輸入：-48V DC～-60V DC |
| 最大輸入電流 [A] |
電流規格與使用的可插拔電源模塊相關，詳細見可插拔電源模塊。 |
| 電源槽位數 |
3 |
| 插卡槽位數 |
2 |
| 內存 |
4GB |
| Flash |
物理空間2GB |
| 電源冗余 |
1+1+1 |
| 支持在同一設備上同時配置可插拔的交流和直流電源模塊。 |
| 風扇類型 |
可插拔風扇 |
| 風扇模塊數量 |
2 |
| 常溫噪聲（聲功率） |
PoE 30%負載：52.70dBA |
| 常溫噪聲（聲壓） |
PoE 30%負載：40.7 dBA |
| 氣流走向 |
左前右進風，后出風 |
| 長期工作環境溫度 [°C] |
-5°C～+45°C（0m～1800m海拔） |
| 存儲溫度 [°C] |
-40°C～+70°C |
| 短期工作環境溫度 [°C] |
-5°C～+50°C（0m～1800m海拔） |
| 工作環境溫度變化限制 |
1800m～5000m，海拔每升高220m最高溫度規格降低1°C。 |
| 設備在超過了正常工作溫度范圍的情況下支持短期工作，但需滿足如下條件： |
| - 一年內最多連續96小時工作溫度超過45度 |
| - 一年內工作溫度超過45度的時間總共不大于360小時 |
| - 一年內工作溫度超過45度的次數不大于15次 |
| 以上三個條件如果有一個超出就屬于超規格使用，可能會對設備造成損壞或出現未知情況。 |
| 設備不支持在環境溫度低于0°C時啟動。短期工作時使用光模塊的最大距離不能超過10km。 |
| 選配QSFP-100G-ER4和QSFP-100G-LR1光模塊時工作溫度為-5°C～40°C。 |
| 長期工作環境相對濕度 [RH] |
5%RH～95%RH，非凝露 |
| 長期工作海拔高度 [m] |
0m～5000m |
| 存儲海拔高度 [m] |
0m～5000m |
| MTBF [year] |
63.32 |
| MTTR [h] |
1.89 |
| 可用度 |
> 0.99999 |
| 整機最大物理端口數量 |
54 |
| 100GE最大端口數量 |
2 |
| 40GE最大端口數量 |
2 |
| 25GE最大端口數量 |
4 |
| 10GE最大端口數量 |
4 |
| GE最大端口數量 |
52 |
| FE最大端口數量 |
48 |
| 千兆電接口 |
48個 |
| 100G光接口 |
2個 |
| 25G光接口 |
4個 |
| USB接口 |
支持 |
| Console接口類型 |
RJ45 |
| Eth管理網口類型 |
RJ45 |
| 電源口防雷 |
- 配置交流電源模塊：差?！?kV，共?！?kV |
| - 配置直流電源模塊：差模±2kV，共模±4kV |
| RPS輸入 |
不支持 |
| PoE功能 |
支持 |
| PoE供電 |
支持 |
