SmartMC（智能管理中心）

?隨著網絡規模的增加，網絡邊緣需要使用大量的接入設備，這使對這些設備的管理工作非常繁瑣。SmartMC的主要目的就是解決大量分散的網絡設備的集中管理問題。旨在解決小企業以交換機為主的運維任務。SmartMC以設備內置及圖形化操作的方式，實現對網絡的統一運維及管理

SmartMC四大業務板塊簡化中小園區運維及管理：

?智能管理：

主要包括設備角色選定、FTP服務器配置、全局配置及網管口配置等

?智能運維：

主要包括組管理、設備或組升級備份、監控及設備故障替換等

?可視化：

主要包括組網拓?fù)淇梢暭肮芾怼⒃O(shè)備列表展示等

?智能業務：

主要包括用戶管理等：在創建了網絡接入類用戶并成功激活后，這些用戶可以通過一鍵布防的端口來訪問SmartMC網絡內部。

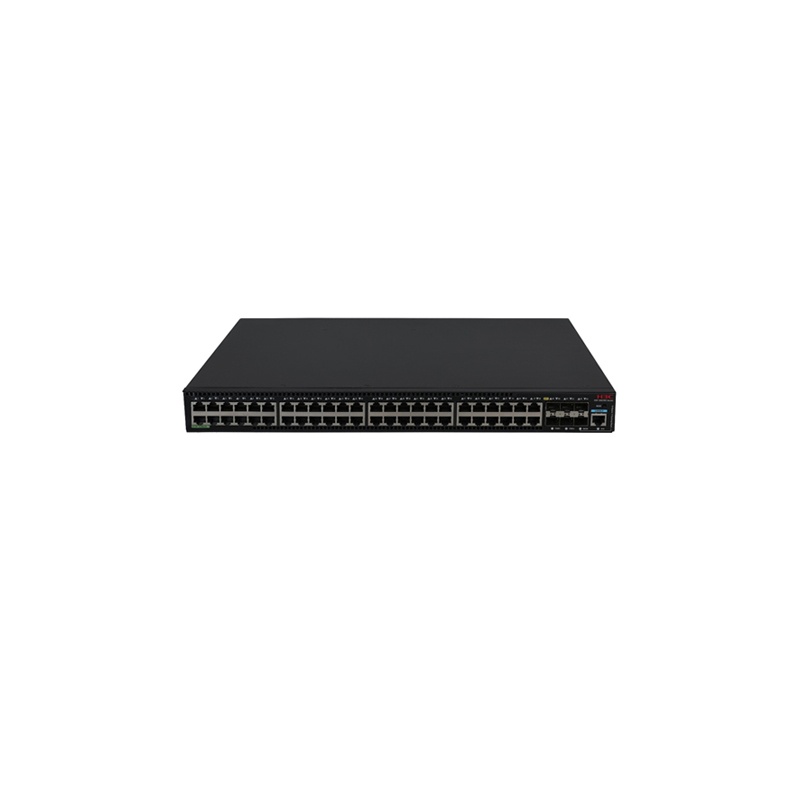

?H3C S5570S-EI系列交換機內置SmartMC，實現縱向虛擬化統一管理功能。

可視化能力

H3C S5570S-EI系列交換機支持Telemetry技術，可通過GRPC協議將交換機的實時資源信息與告警信息上送至運維平臺，運維平臺針對實時數據進行分析，可實現網絡質量回溯，故障排查，風險預警，架構優化等功能，精確保障用戶體驗。

高性能IPv4/IPv6業務能力

H3C S5570S-EI系列交換機實現基于硬件的IPv4/IPv6雙棧平臺，支持多種隧道技術，豐富的IPv4和IPv6三層路由協議、組播技術以及策略路由機制，為用戶提供完善的IPv4/IPv6解決方案。

IRF2（第二代智能彈性架構）

H3C S5570S-EI系列交換機支持IRF2（第二代智能彈性架構）技術，就是把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF可以為用戶帶來以下好處：

?簡化管理?IRF架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

?簡化業務?IRF形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

?彈性擴展?可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開IRF架構時可以實現“熱插拔”，不影響其他設備的正常運行。

?高可靠?IRF的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF系統由多臺成員設備組成，一旦Master設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N備份；IRF系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

?高性能?對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

完備的安全控制策略

H3C S5570S-EI系列交換機支持EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。

H3C S5570S-EI系列交換機支持集中式MAC地址認證、802.1x認證、PORTAL認證，支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定，同時實現用戶策略（VLAN、QoS、ACL）的動態下發；支持配合H3C公司的iMC系統對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

H3C S5570S-EI系列交換機提供增強的ACL控制邏輯，支持超大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下發，在簡化用戶配置過程的同時，避免了ACL資源的浪費。另外，S5570S-EI系列還將支持單播反向路徑查找技術（uRPF），原理是當設備的一個接口上收到一個數據包時，會反向查找路徑來驗證是否存在從該接收接口到包中制定的源地址之間的路由，即驗證了其真實性，如果不存在就將數據包刪除，這樣我們就可以有效杜絕網絡中日益泛濫的源地址欺騙。

多重可靠性保護

S5570S-EI系列交換機具備設備級和鏈路級的多重可靠性保護。

S5570S-EI系列交換機，支持可插拔交、直雙電源模塊可靠性設計，可以根據實際環境的需要靈活配置交流或直流電源模塊，此外整機還支持電源和風扇的故障檢測及告警，這些設計使設備具備了更高的可靠性。

除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速環網保護機制等保護協議，支持IRF2智能彈性架構，支持1：N冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性，當網絡上承載多業務、大流量的時候也不影響網絡的收斂時間，保證業務的正常開展

支持基礎網絡保護機制功能，支持多種類型的防護，如ARP防護，當ARP速率超過攻擊水線，對有攻擊行為的用戶進行隔離。

豐富的QoS策略

H3C S5570S-EI系列交換機支持支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口號、協議類型、VLAN的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置，支持SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR模式。支持CAR（Committed Access Rate）功能，粒度最小達16Kbps。支持出、入兩個方向的端口鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。

出色的管理性

H3C S5570S-EI系列交換機支持豐富的管理接口，例如Console口、帶外網管口，支持SNMPv1/v2/v3（Simple Network Management Protocol），可支持Open View等通用網管平臺以及iMC智能管理中心。支持CLI命令行，TELNET，使設備管理更方便，并且支持SSH2.0等加密方式，使得管理更加安全。

H3C S5570S-EI系列交換機支持SPAN/RSPAN鏡像和多個鏡像觀察端口，可以對網絡流量進行分析以采取相應管理維護措施，使原本不可見的網絡業務應用流量變得一目了然，可以為用戶提供多種網流分析報表，幫助用戶及時優化網絡結構，調整資源部署。

Cloudnet云簡網絡

H3C S5570S-EI系列交換機均持Cloudnet云簡網絡。云簡網絡是H3C公司為中小型企業數字化轉型打造的新一代網絡解決方案，基于H3C U-Center統一運維云強大的能力為中小型企業提供極簡的網絡部署，良好的網絡體驗和極強的增值服務。

AD-Campus解決方案

H3C應用驅動園區網解決方案（AD-Campus）創新地引入了云原生架構，既實現了網絡控制、編排、管理的入口統一，又實現了園區、數據中心和廣域網場景的融合，同時引入了先知分析器（SeerAnalyzer），通過精細化的數據采集及大數據、AI分析，為園區網絡帶來智能運維能力。H3C S5570S-EI系列交換機支持在AD-Campus方案里作為access角色。

專業的防雷功能

H3C S5570S-EI系列交換機采用專業的內置防雷技術，支持業界專業的10KV業務端口防雷能力，使其在比較惡劣的工作環境中也能極大的降低雷擊對設備的損壞率。

PoE能力

H3C S5570S-EI系列交換機可支持PoE+（802.3at）/PoE（802.3af）功能，單端口最高可提供30W供電，能夠?yàn)锳P、攝像頭等受電設備（PD）進行遠程供電，此外H3C S5570S-EI系列還將AI能力融入到PoE技術中，使得PoE交換機可以支持：

?Fast PoE：PoE交換機上電后，可以實現秒級為受電設備供電，無需等待交換機啟動完成

?Perpetual PoE：交換機使用命令進行熱重啟時，保證受電設備的供電不會發生中斷，維持受電設備的正常運行

綠色節能

H3C S5570S-EI系列交換機采用新款節能芯片以及創新的架構設計方案，實現千兆交換機的較低功耗，給用戶帶來綠色、環保、節能的全新網絡接入產品，降低用戶維護成本。

同時H3C S5570S-EI系列交換機采用多種綠色節能設計，包括auto-power-down（端口自動節能），如果在一段時間內接口狀態始終為down，則系統自動停止對該接口供電，自動進入節能模式；支持EEE節能功能，端口如果在連續一段時間之內空閑，系統會將該端口設置為節能模式，當有報文收發時再通過定時發送的監聽碼流喚醒端口恢復業務，達到節能的效果，滿足材料環保與安全性的歐盟RoHS標準。

產品規格
