基本信息 |
描述 |

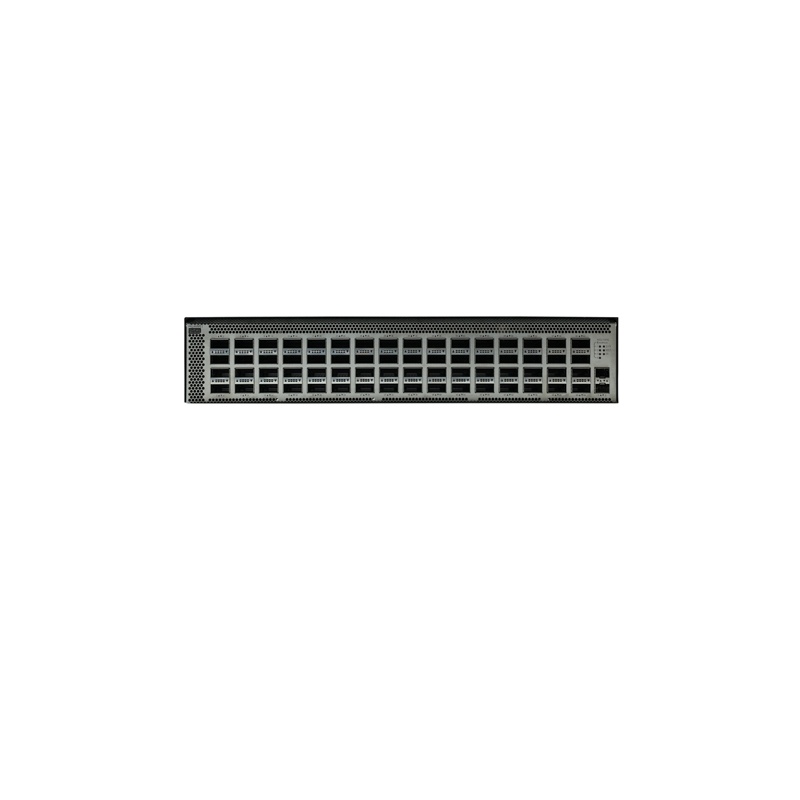

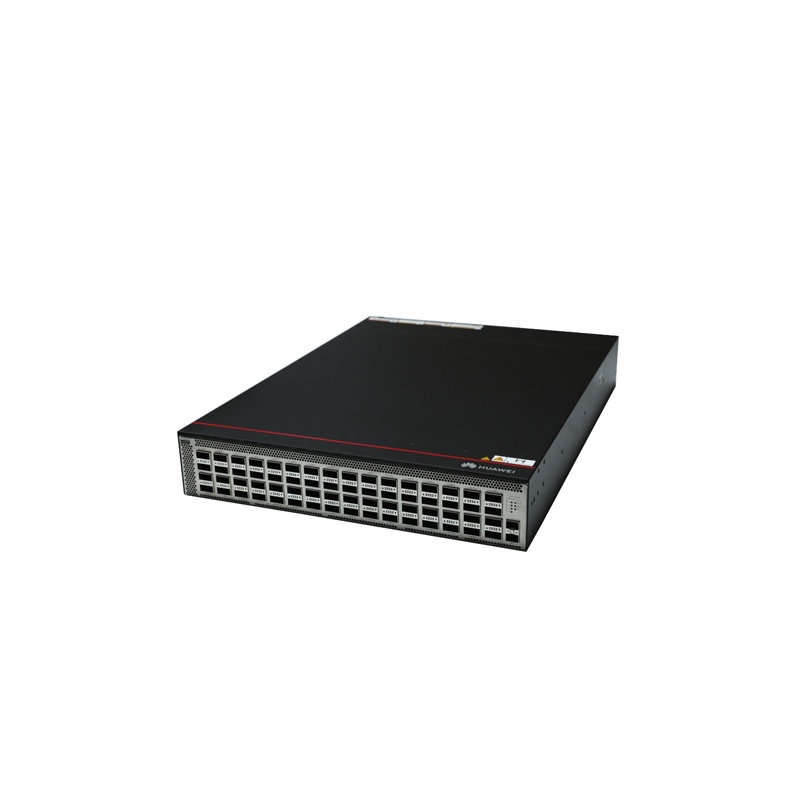

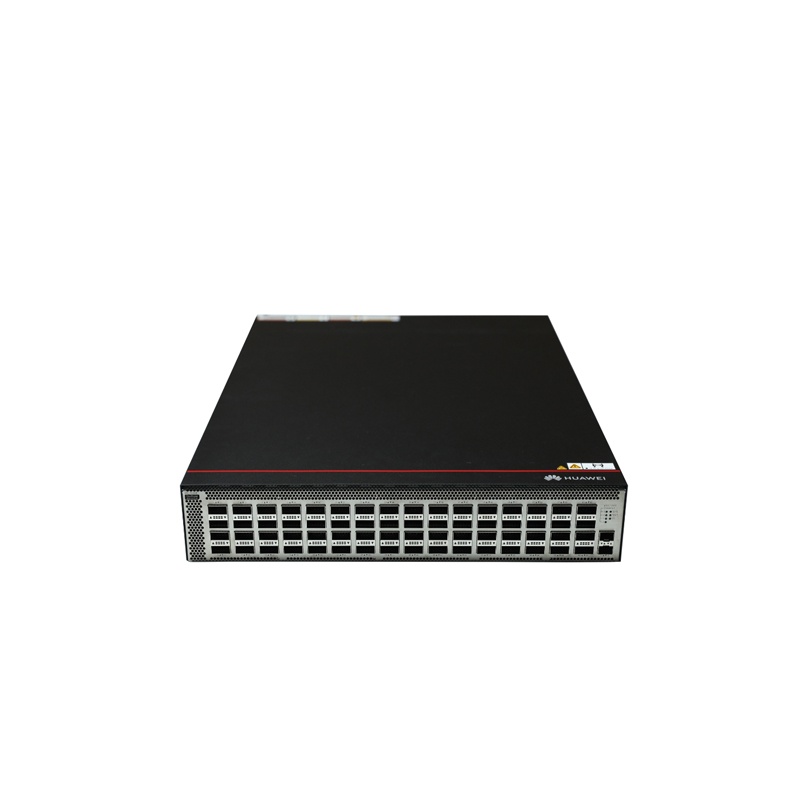

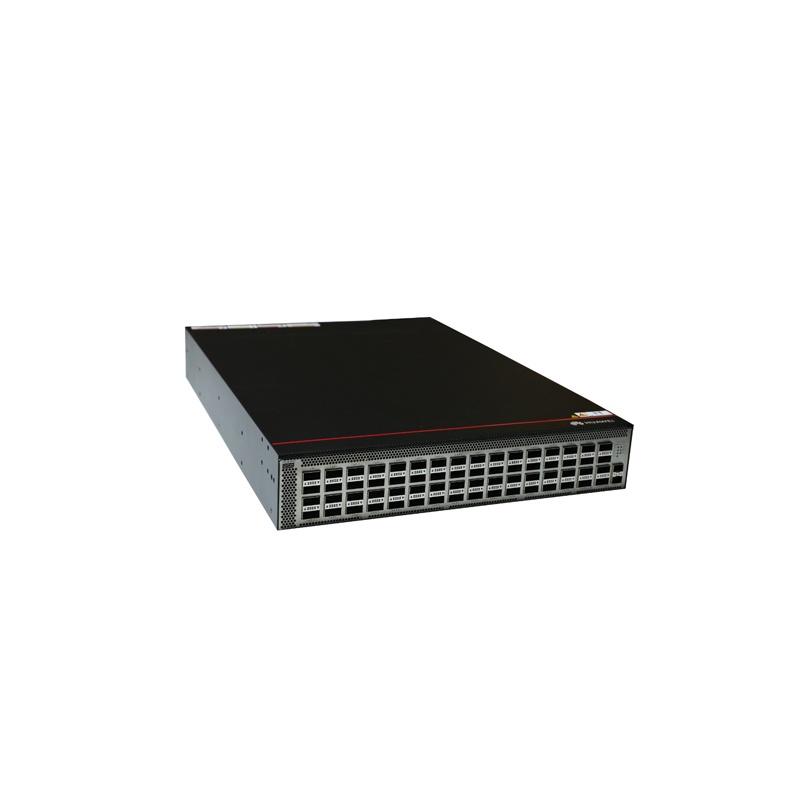

CE8850-64CQ-EI交換機(64*100GE QSFP28,不含電源風扇) |
部件編碼 |
02351RFF-002 |
型號 |
CE8850-64CQ-EI |
交換容量 |
12.8Tbps/204.8Tbps |
包轉發率 |
4,482Mpps |
緩存 |
42MB |
技術指標 |
其他部件編碼 |
02351RFH-002(CE8850-64CQ-EI交換機(64*100GE QSFP28,2*交流電源,3*風機盒,端口側進風)) |
02351RFJ-002(CE8850-64CQ-EI交換機(64*100GE QSFP28,2*交流電源,3*風機盒,端口側出風)) |
安裝方式 |
機柜安裝 |
高 [mm] |
86.1mm |
深 [mm] |
600.0mm |
寬 [mm] |
442.0mm |
重量(滿配,含包材) [kg] |
26.7kg |
重量(含包材) [kg] |
22.3kg |
重量(滿配,不含包材) [kg] |
16.4kg(帶AC電源和風機盒,不含光模塊,如果支持多型號模塊則取重量最大值) |
重量(不含包材) [kg] |
12kg(不含光模塊,不帶電源和風機盒) |
最大功耗 [W] |
629W(100%負載,64端口QSFP28短距光模塊,常溫,雙AC電源) |
965W(100%負載,64端口QSFP28長距光模塊,40℃,雙AC電源) |
典型功耗 [W] |
376W(100%負載,32端口QSFP28高速電纜,常溫,雙AC電源) |
455W(100%負載,32端口QSFP28短距光模塊,常溫,雙AC電源) |
靜態功耗 [W] |
302W |
最大散熱值 [BTU/h] |
2147BTU/hour(100%負載,64端口QSFP28短距光模塊,常溫,雙AC電源) |
3293BTU/hour(100%負載,64端口QSFP28長距光模塊,40℃,雙AC電源) |
典型散熱值 [BTU/h] |
1283BTU/hr(100%負載,32端口QSFP28高速電纜,常溫,雙AC電源) |
1553BTU/hr(100%負載,32端口QSFP28短距光模塊,常溫,雙AC電源) |
散熱方式 |
風冷散熱 |
靜態散熱值 [BTU/h] |
1031BTU/hour |
供電制式 |
交流,直流,高壓直流 |
額定輸入電壓 [V] |
- 1200W交流&240V直流電源模塊:交流:100V AC~240V AC,50/60Hz;直流:240V DC |
- 1200W直流電源模塊:-48V DC~-60V DC;+48V DC |
輸入電壓范圍 [V] |
- 1200W交流&240V直流電源模塊:交流:90V AC~290V AC,45Hz-65Hz;直流:190V DC~290V DC |
- 1200W直流電源模塊:-38.4V DC~-72V DC;+38.4V DC~+72V DC |
最大輸入電流 [A] |
- 1200W交流&240V直流電源模塊:10A(100V AC~130V AC);8A(200V AC~240V AC);8A(240V DC) |
- 1200W直流電源模塊:38A(-48V DC~-60V DC);38A(+48V DC) |
額定輸出功率 [W] |
- 1200W交流&240V直流電源模塊: 1200W |
- 1200W直流電源模塊:1200W |
內存 |
DRAM:4GB |
NOR Flash規格 |
64MB |
NAND Flash規格 |
4GB |
USB接口 |
支持 |
Console接口類型 |
RJ45 |
下行業務端口 |
64*40GE/100GE QSFP28以太網光接口(備注:QSFP28以太網光接口支持拆分成4個10GE或4個25GE;100GE接口支持拆分為2個50GE,拆分僅支持QSFP28-100G-SR4光模塊) |
業務上行口 |
2*10GE SFP+以太網光接口(備注:目前該接口不可用,為后續功能擴展預留) |
支持業務口堆疊的接口 |
100GE光接口 |
實時時鐘(RTC) |
支持 |
交換容量 [Gbps] |
12800 |
風扇冗余 |
支持2+1備份,風扇模塊支持熱備份,單風扇模塊故障后,系統支持短期內正常工作,但建議立即更換故障的風扇模塊 |
電源冗余 |
1+1備份 |
電源模塊數量 |
2 |
電源口防雷 |
AC:共模6kV,差模6kV |
DC:共模4kV,差模2kV |
HVDC:共模4kV,差模2kV |
風扇類型 |
可插拔風扇 |
風扇數量 |
3 |
氣流走向 |
前后或后前風道,根據所選風扇模塊和電源模塊決定。 |
存儲溫度 [°C] |
-40°C~+70°C |
長期工作環境溫度 [°C] |
0°C~40°C(0m~1800m) |
說明:1800m~5000m海拔,海拔每升高220m最高溫度規格降低1°C。 |
存儲相對濕度 [RH] |
5%RH~95%RH,非凝露 |
長期工作環境相對濕度 [RH] |
5%RH~95%RH,非凝露 |
存儲海拔高度 [m] |
≤5000m |
長期工作海拔高度 [m] |
≤5000米 |
MTBF [year] |
20.71 |
MTTR [h] |
1.85 |
高溫40℃噪聲(聲壓) |
前后風道:平均82.5dB(A)(max:87.4dB(A)) |
后前風道:平均79.7dB(A)(max:85.6dB(A)) |
常溫27℃噪聲(聲壓) |
前后風道:平均61.5dB(A)(max:65.9dB(A)) |
后前風道:平均61.3dB(A)(max:66.5dB(A)) |
可用度 |
0.999992477 |
