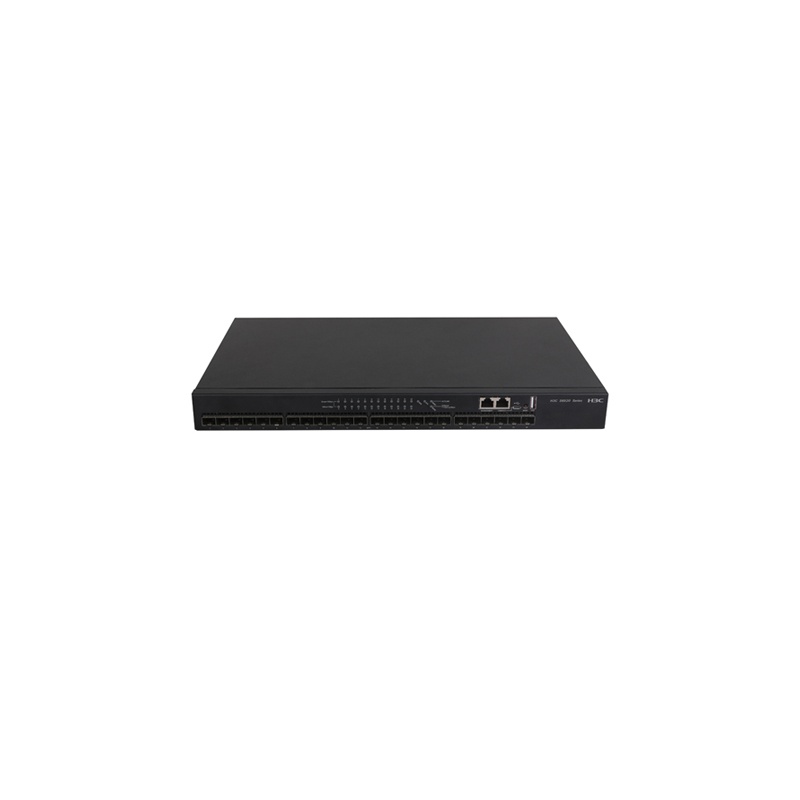

H3C S6520-SI系列交換機是新華三技術有限公司（以下簡稱H3C公司）自主開發的三層萬兆以太網交換機產品，是為要求具備高性能、且易于安裝的網絡環境而設計的智能型可網管交換機。
S6520-SI系列以太網交換機提供1GE/10GE/40GE光口，在企業網中，可以作為接入設備提供萬兆到桌面應用，或作為中小企業的核心；在城域網或者行業用戶中，向下可以提供千兆/萬兆接入用戶或匯接低端交換機，向上可以通過萬兆或40G鏈路聚合匯聚到核心交換機。
產品特點
?隨著用戶端帶寬不斷提高，交換機需要提供更高的轉發性能和萬兆端口擴展能力。 S6520-SI系列交換機可以提供從千兆到40G的光端口，提供強大的轉發性能及大容量交換服務。
?S6520-SI系列交換機支持IRF2（第二代智能彈性架構）技術，將多臺設備虛擬化為一臺邏輯設備，在擴展性、可靠性、整體架構和可用性方面具有強大的優勢，主要體現在四個方面：
?擴展性：IRF2技術允許交換機利用互聯電纜實現多臺設備的擴展；具有即插即用、單一IP管理，同步升級的優點，同時大大降低系統擴展的成本。
?可靠性：通過路由熱備份技術，在整個IRF組內實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大的增強了IRF組的可靠性和高性能，同時消除了單點故障，避免了業務中斷。
?分布性：通過分布式鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的冗余性和鏈路資源的利用率。
?可用性：通過標準的萬兆以太網接口實現智能彈性架構，可以根據需求分配業務帶寬和系統連接帶寬，合理分配本地流量與上行流量；不僅可以實現機架內、跨機架，甚至跨區域的遠距離智能彈性架構。
?S6520-SI系列交換機采用固定電源設計，采用模塊化軟件平臺，可根據需求靈活的增加及刪減相關的軟件功能模塊。通過精細的物理結構及軟件流程優化，大幅度降低了端到端的包處理時延。
?軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術Openflow通過將網絡的控制層和數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提供了良好的網絡平臺。
?S6520-SI系列交換機支持VXLAN (Virtual Extensible LAN，虛擬擴展局域網)， VXLAN通過將虛擬機發出的數據包封裝在UDP中，并使用物理網絡的IP/MAC作為outer-header封裝后在物理IP網上傳輸，到達目的地后由隧道終結點解封并將數據發送給目標虛擬機，解決了地理分散的數據中心之間遠距離虛擬機遷移問題。
?S6520-SI系列交換機支持支持ISSU（不中斷業務升級）、OAM（操作、管理和維護），充分滿足了網絡對設備高性能、易管理及綠色節能的需要。
?H3C S6520-SI系列交換機支持AAA，RADIUS認證，支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定；支持配合H3C公司的iMC平臺對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。
?H3C S6520-SI系列交換機提供增強的ACL控制邏輯，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下發，在簡化用戶配置過程的同時，避免了ACL資源的浪費。
?H3C S6520-SI系列交換機還具備設備級和鏈路級的多重可靠性保護。采用過流保護、過壓保護和過熱保護技術。
?支持電源故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速。
?H3C S6520-SI系列交換機支持豐富的管理接口，例如Console、帶外網口、USB口，支持SNMPv1/V2/v3，支持iMC智能管理中心。支持CLI命令行，TELNET及FTP配置，支持OAM，使設備管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
| 主要參數 | |
| 產品類型 | 萬兆以太網交換機，企業級交換機 |
| 應用層級 | 三層 |
| 傳輸速率 | 10/100/1000/10000Mbps |
| 交換方式 | 存儲-轉發 |
| 背板帶寬 | 2.56Tbps/23.04Tbps |
| 包轉發率 | 360Mpps |
| MAC地址表 | 支持靜態MAC地址，支持黑洞MAC地址，支持設置端口MAC地址學習個數 |
| 端口參數 | |
| 端口結構 | 非模塊化 |
| 端口數量 | 25個 |
| 端口描述 | 24個1/10G SFP Plus端口，1個管理用以太網口 |
| 控制端口 | 1個console |
| 功能特性 | |
| VLAN | 支持基于端口的VLAN（4094個），支持QinQ和靈活QinQ |
| QOS | 支持對端口接收報文的速率和發送報文的速率進行限制，支持CAR功能，每個端口支持8個輸出隊列，支持靈活的隊列調度算法，可以同時基于端口和隊列進行設置，支持SP、WDRR、WRR、WFQ、SP+WDRR等多種模式，支持報文的802.1p和DSCP優先級重新標記， |
| 支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、協議、VLAN的流分類，支持時間段（Time Range），支持WRED | |
| 組播管理 | 支持IGMP Snooping v2/v3，支持IGMP Snooping Fast-leave，支持IGMP Snooping Group-policy，支持PIM-SM,PIM-SSM，支持PIM snooping，支持MVRP，支持MFF，支持增強三層組播協 |
| 網絡管理 | 支持命令行接口（CLI）配置，支持Telnet遠程配置，支持通過Console口配置，支持schedule job，支持ISSU，支持802.1AG及802.3AH，支持SNMP（Simple Network Management Protocol），支持IMC網管系統，支持系統日志，支持分級告警， |
| 支持NTP，支持電源的告警功能，支持風扇、溫度告警，支持調試信息輸出，支持Ping、Tracert，支持Track，支持Telnet遠程維護，支持USB進行文件上傳和下載 | |
| 其它參數 | |
| 電源電壓 | 交流：額定電壓范圍：100-240V AC，50/60Hz |
| 直流：額定電壓范圍：-48V~-60V | |
| 電源功率 | 靜態：AC：17W，DC：16W |
| 滿負荷時：AC：67W，DC：68W | |
| 產品尺寸 | 440×360×43.6mm |
| 產品重量 | ≤7kg |
| 環境標準 | 工作溫度：0-45℃ |
| 工作濕度：10%-90%（非凝結）糾錯 | |
| 其它特點 | 橫向虛擬化，鏈路聚合，Jumbo Frame，支持Openflow1.3.1，流量監控，DHCP，ARP，路由協議，IPV6特性 |
